常常听说哪里哪里需要50欧姆、100欧姆的阻抗控制，但是拿来万用表一阵量，感觉好像各种线缆测量值都不大达标，一通抱怨。那么今天丙通MRO就来跟大家聊一聊什么是阻抗和阻抗如何匹配的问题。
什么是阻抗

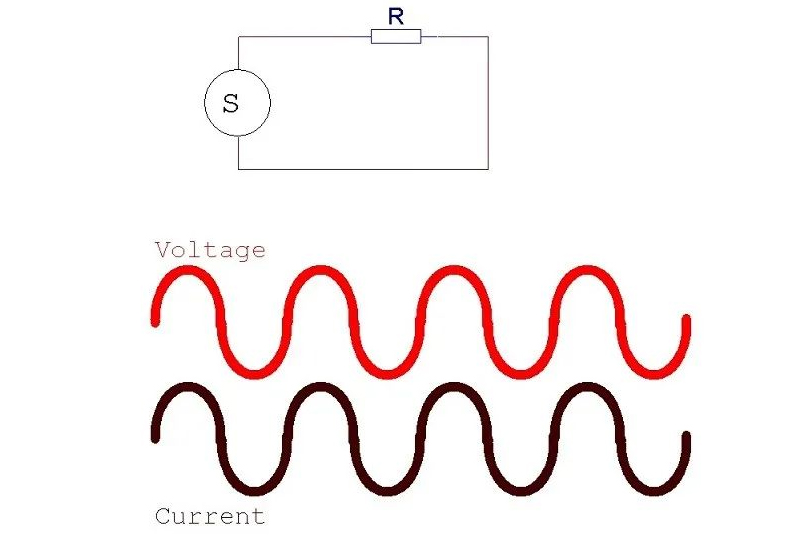

简单来讲是指在具有电阻、电感和电容的电路里，对电路中的电流所起的阻碍作用的叫做阻抗，是表示电路阻碍电流通过能力的量，通常是复数，其数值与电流的频率有关，当电路组成时的阻抗，而且与频率无关。
如果电路中有这三种元件：电阻、电感和电容，那么总的阻抗Z不是一个固定的值，而是和信号频率有关系。如果感抗和容抗正好相等，整体上呈现纯电阻。如果感抗大于容抗，整体上则呈现感性，反之呈现容性。
为什么要做阻抗匹配
根据我们要达到的不同目的，阻抗匹配也可以有不同的理解。比如说一个直流或低频信号源，通过导线连至负载，如果我们的目的是让负载得到最大功率，在这种情况下，导线的电阻可以忽略，可以推导出，当负载的电阻和信号源内阻相等时，负载得到最大功率。
随着信号频率的升高，信号源内阻和负载的感抗和容抗开始无法忽略，此时如果想要在负载得到最大功率，需要内阻和负载的电阻相等，电抗大小相等且方向相反。即共轭匹配。
以上都是信号源频率比较低的情况，或者说信号波长远大于导线的情况。当频率继续升高，波长小到跟导线长度达到一个数量级，甚至波长小于导线长度，此时传输导线的阻抗就不能被忽略了。当然在这么高的频率，我们的目的一般不会是让负载得到最大功率，而是把信号源的波形，完美地传送到负载。高速数字电路设计中，我们通常说的是这种阻抗匹配，它的目的是防止信号反射，保持信号的完整性。
阻抗匹配四种处理方式

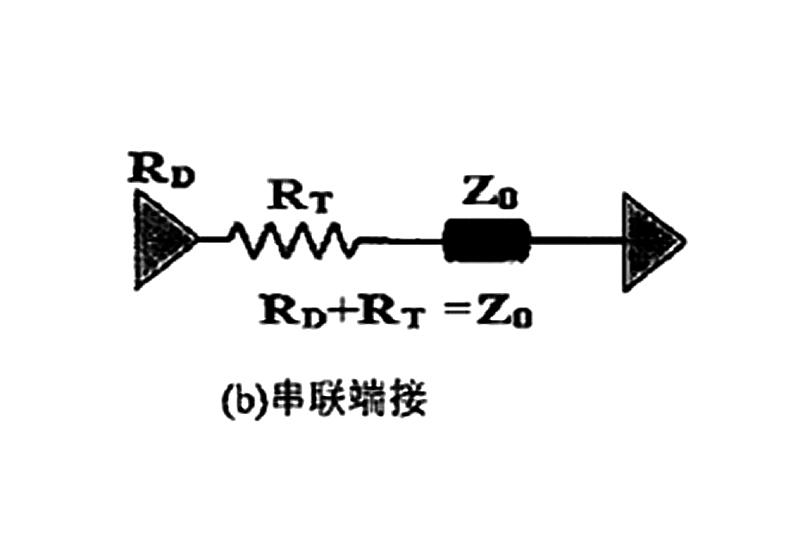

1、串联端接方式
靠近输出端的位置串联一个电阻，要达到匹配效果，串联电阻和驱动端输出阻抗的总和应等于传输线的特征阻抗Z0。
在通常的数字信号系统中，器件的输出阻抗通常是十几欧姆到二十几欧姆，传输线的阻抗通常会控制在50欧姆，所以始端匹配电阻常见为33欧姆电阻。
当然要达到好的匹配效果，驱动端输出到串联电阻这一段的传输路径最好较短，短到可以忽略这一段传输线的影响。
2、并联端接方式
并联端接又叫终端匹配，要达到阻抗匹配的要求，端接的电阻应该和传输线的特征阻抗Z0相等。
在通常的数字信号传输系统里，接收端的阻抗范围为几兆到十几兆，终端匹配电阻如果和传输线的特征阻抗相等，其和接收端阻抗并联后的阻抗大致还是在传输线的特征阻抗左右，那么终端的反射系数为0。不会产生反射，消除的是终端的一次反射。
3、AC并联端接
并联端接为消除直流功耗，可以采用如下所示的AC并联端接（AC终端匹配）。要达到匹配要求，端接的电阻应该和传输线的特征阻抗Z0相等。

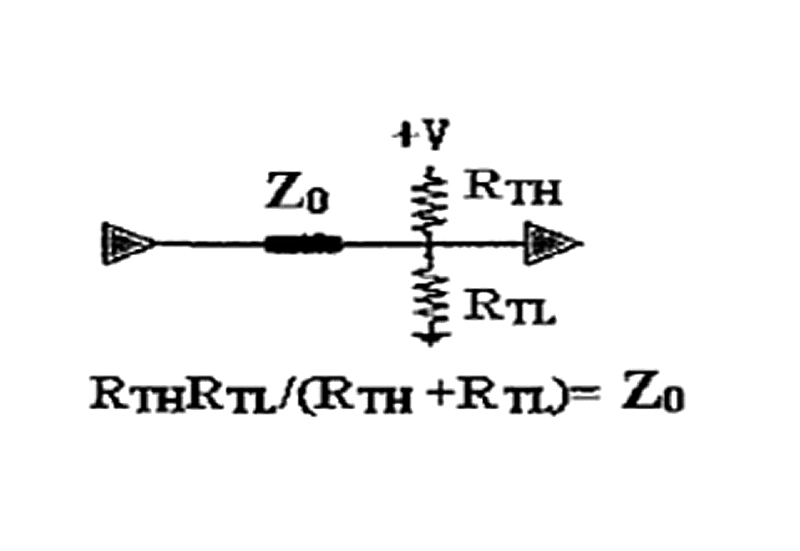

4、戴维南端接
戴维南端接同终端匹配，如下图，要达到匹配要求，终端的电阻并联值要和传输线的特征阻抗Z0相等。
