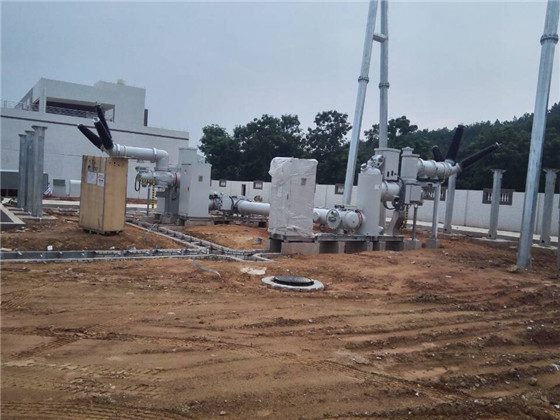

变配电所落地式盘柜基础槽钢可立放，也可开口向下平放;设计有防静电地板的房间设备基础为支架式。
一、施工淮备
1、材料准备
根据图纸落实材料规格、型号、数量，检查材料质量，对有防腐要求的型钢材料及时进行防腐处理。
2、工序交接
1)设备基础预埋件交接
预埋件的数量、坐标、直线和标高的偏差等。
应特别注意:土建专业为电气专业提供的设备基础预埋件应为负偏差，后期施工中可通过调整垫铁予以修正。
2)预留孔洞位置的核实
在设备基础施工前确认预留孔洞，发现偏移或遗漏及时修改。
3)垫铁准备
根据预埋件验收情况，准备薄厚不等的垫铁及少量的斜垫铁。
二、施工标准
1、直线度允许偏差1mm/m,5mm/全长。
2、水平度允许偏差1mm/m，5mm/全长。
3、平行度允许偏差5mm/全长。
三、施工方法
1、材料校正
型钢材料在预制前用锤击、液压校正调直。
2、基础定位
1）借助土建专业给出的坐标和标高确定。水平位置参照邻近墙、柱中心线测量。标高确认要十分重视，必须参照预埋件实际标高和最终地坪标高进行定位。要保证电气设备基础施工后与最终地坪的标高差满足电气设备的操作要求。如中高压开关柜—般要求基础表面高出地坪10~20mm，若高出太多，断路器小车高度不够，影响断路器的正常操作;若基础与地坪持平甚至偏低，运行期间铺设的绝缘胶垫会阻碍设备底部PT等部件的操作。
2）严格控制电气设备之间的相对位置，保证后期母线等联络部件的安装
进出线柜与变压器、母线过桥连接柜等硬连接设备之间的相对位置都需要反复确认。若设备间连接形式为设计定货，必须保证设备间三维相对坐标准确。
3、基础预制
1）根据图纸和设备随机资料核实后预制。下料尺寸应精确，宜采用无齿锯切割，防止在组对、焊接时出现应力变形。
2)）在组对成型的过程中，要保证基础的平行度。要反复随机测量外框型钢的外沿尺寸、基础对角线的尺寸是否相等，保证成型后的基础为严格的矩型。
4、安装就位
1）设备基础的水平度对盘柜安装至关重要，设备基础找平最常用的有水平仪、U形管法。
(1）水平仪法使用时注意水平仪固定必须稳妥，标杆必须垂直，标杆要选择室米级刻度的板尺;
(2）U型管法使用时注意管路的清洁，尤其不得有油污，保证液面清晰便于观察，必要时可使用墨水提色。
每个基础型钢的四角必测水平，其他测量点相隔不得超过1m.
2)基础型钢固定前，找出实测标高的最高点首先固定。以此标高为基准，测量、调整、固定每一个预埋件或支撑点，固定过程中必须不断确认基础型钢的直线度，平行度。
3）找平时垫铁间距一般不超过1m，超重设备应再加密。每处垫铁最多不宜超过3片，在同一房间的设备基础，无论分为多少组，必须使用同—标高为基准点。
5、施工完善
在基础型钢就位、找平后，应将所有垫铁焊接牢固，检查型钢每处焊口是否饱满，基础型钢上的表面焊口打磨平整，防腐补漆。
6、基础型钢质量复测及报检
按照规范对水平度、直线度、不平行度进行复测，至少每米测量一点，测量结果标注在示意图上作为工序报检资料。
四、施工注意事项
1、使用的水平仪、标尺、水平尺、卷尺等测量工具必须经过质量鉴定合格。
2、设备基础对后续安装质量有决定性影响，虽质检部门控制级别不高，作为施工单位却应高度重视。
