倒顺开关又称可逆转换开关，其操作手柄有倒、顺、停三个位置，主要应用在需要正、反两个方向旋转的场合，如吊车、电梯、升降机、刨床等，控制单相或三相电动机的正反转。
一、单相电动机的接线控制
单相电动机的正反转是通过控制启动绕组的输入电压提前角来实现的。倒顺开关通过改变电容在电动机启动绕组的串联位置，即可达到控制电动机正反转的目的。

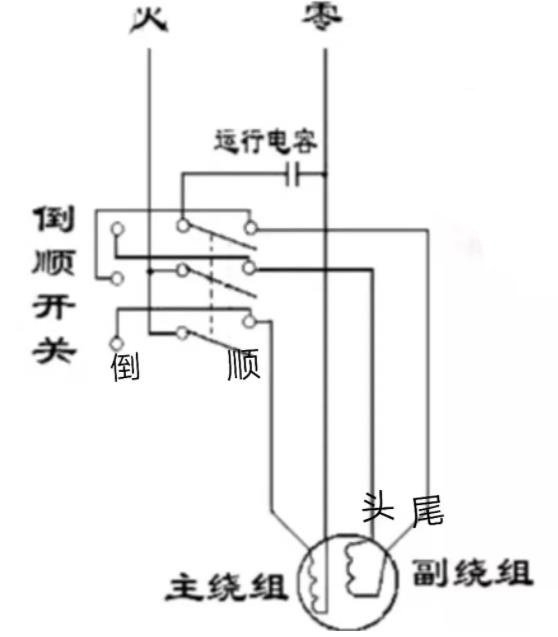

如上图所示，单相电动机里面有两个绕组，一个是主绕组(运行绕组)，一个是副绕组(启动绕组)。启动绕组串联电容后与运行绕组并联，再接到220V电压上。并联的两对接线头和尾决定了电动机的正反转。单相电动机的绕组两端和电容两端不分极性，可以任意接，但启动绕组和运行绕组一般不能互换，因为单相电动机启动绕组的电阻—般比运行绕组的电阻大，弄错了就可能烧毁电动机。
1、当倒顺开关的手柄位于中间“停”时，电源切断，动静触头之间不接触，电动机不转;
2、当手柄处于右侧“顺”时，火线接副绕组头，零线通过电容接副绕组尾，通入电源，电动机正向转动;
3、当手柄处于左侧“倒”时，火线接副绕组尾，零线通过电容接副绕组头，通入电源，电动机反向转动。
二、三相电动机的接线控制
三相电动机的正反转是通过调整输入电源的三相交流电相序来实现的。倒顺开关通过改变输出端两根相线的位置，即可改变相序达到控制电动机正反转的目的。

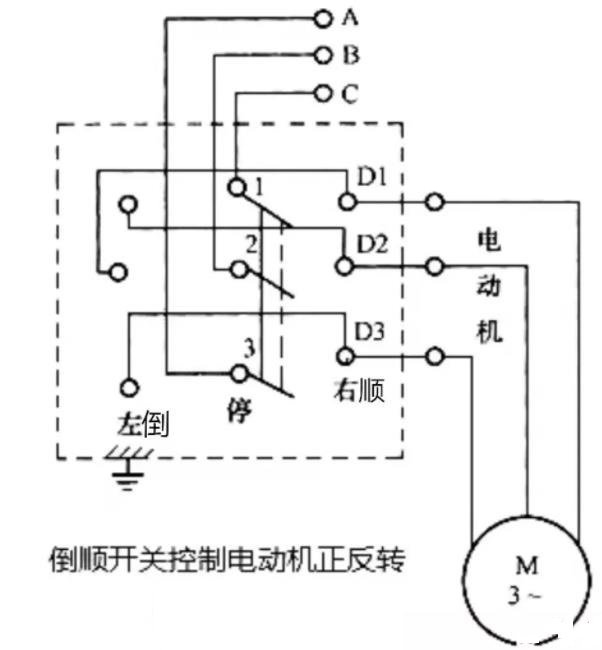

如上图所示，三相电源提供一个旋转磁场，使三相电动机转动，因电源三相的线序接法不同，磁场可顺时针旋转，也可以逆时针旋转。为改变转向，只需要将电动机电源的任意两相相序进行改变即可完成。如原来的相序是A、B、C，只需改变为A、C、B或C、B、A。一般的倒顺开关有两排六个端子，调相通过中间触头换向接触，达到换相的目的。
1、当倒顺开关的手柄位于中间“停”时，电源切断，动静触头之间不接触，电动机不转;
2、当手柄处于右侧“顺”时，电动机三相绕组按A、B、C相序接通三相电源，电动机正向转动;
3、当手柄处于左侧“倒”时，电动机三相绕组按A、C、B相序接通三相电源，电动机反向转动。
