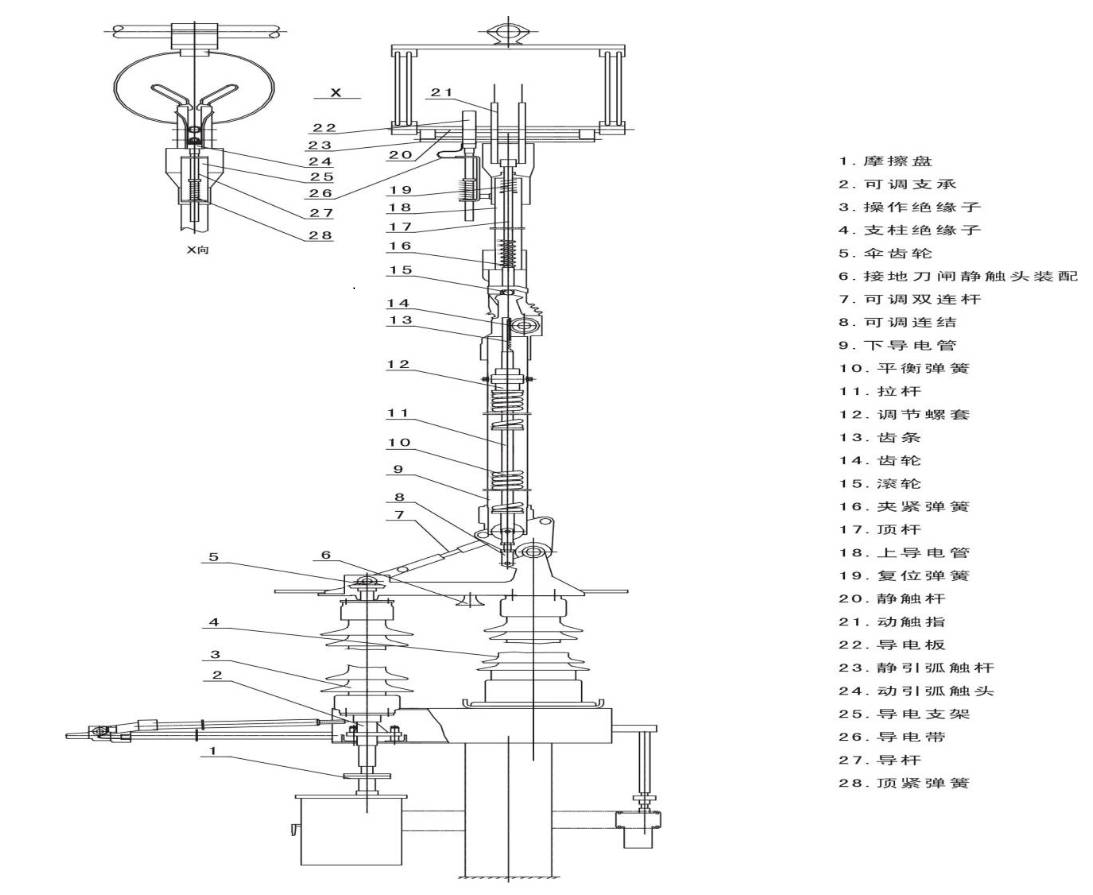

一、隔离开关的结构
隔离开关主要由支持底座、导电部分、绝缘子、传动机构和操动机构组成。
1、支持底座
该部分的作用是起支持和固定作用，它将导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上。
2、导电部分
包括触头、i闸刀、接线座，该部分的作用是传导电路中的电流。
3、绝缘子
包括支持绝缘子、操作绝缘子，其作用是将带电部分和接地部分绝缘开来。
4、传动机构
它的作用是接受操动机构的力矩，并通过拐臂、连杆、轴齿或是操作绝缘子，将运动传动给触头，以完成隔离开关的分、合闸动作。
5、操动机构
与断路器操动机构一样，通过手动、电动、气动、液压向隔离开关的动作提供能源。
二、隔离开关的常见故障及处理
1、拒绝分闸
1)隔离开关拒绝分闸的原因:
(1)冰冻引起拒分;
(2）传动机构卡滞;
(3）接触部分卡住。
2)处理方法如下:
扳动操动机构手柄，找出故障部分进行处理，切不可强行拉开，以免损坏部件。
2、拒绝合闸
1)隔离开关拒绝合闸的原因:
(1）合闸回路故障;
(2）轴销脱落，铸铁件断裂，使刀闸与传动机构脱节;
(3）传动机构松动，使两接触面不在—条直线上。
2)处理方法如下:
(1）检查合闸回路各接点接触面的接触状态以及导线否有断线。
(2）将轴销固定好，更换损坏的部件。
(3）调整松动部分，使两接触面处在—条直线上。
3、接触部分发热
1)接角虫部分发热的原因:
(1)压紧弹簧或螺丝松动;
(2)接触面氧化使接触电阻增大;
(3）刀片与静触头接触面积太小，或过负载运行;
(4)）在拉、合闸过程中，引起电弧烧伤触头或用力不当，使接触位置不正，引起触头压力降低。
2)处理方法如下:
(1)检查并调整弹簧压力，必要时更换压紧弹簧;
(2〉用零号砂纸清除接触面氧化层，研磨接触面以增大接触面积，并在触头上涂中性凡士林;
(3）停电处理之前，应降负荷使用或更换容量较大的隔离开关;
(4）操作时要用力适当，操作后仔细检查触头接触情况。
4、绝缘子松动和表面闪络
1)绝象子松动和表面闪络的原因:
(1）表面脏污;
(2）胶合剂发生不应有的膨胀或收缩而产生松动;
(3）外力作用使绝缘子胶合部分产生松动。
2)处理方法如下:
(1）停电用水冲洗绝缘子，结合停电进行清扫，或在绝缘子表面涂上防污闪涂料;
(2)更换松动的绝缘子;
(3）重新胶合。
