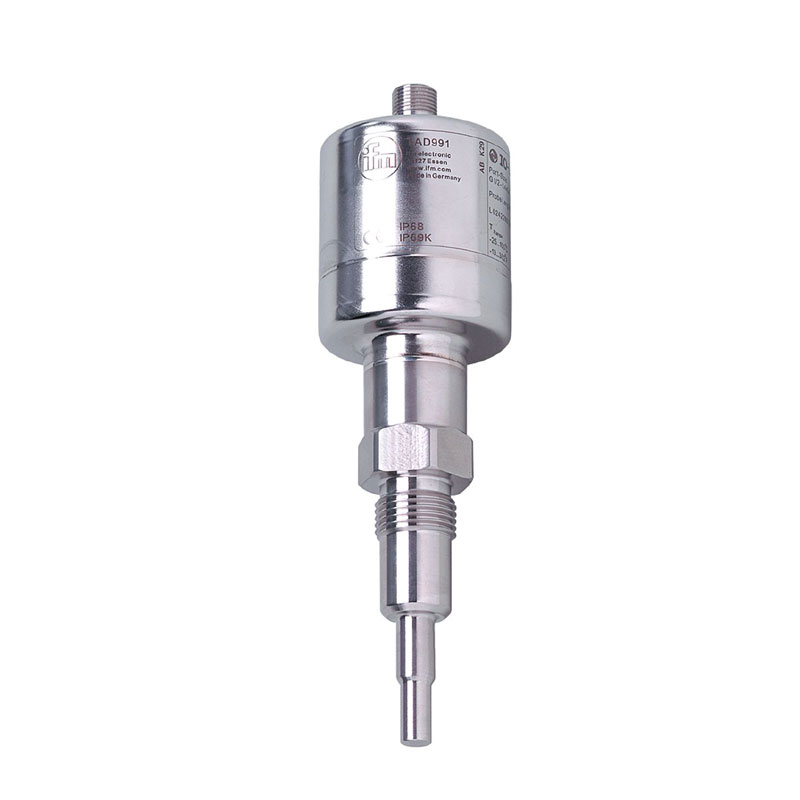

- 在线咨询易福门 IFM 带带漂移检测的温度变送器 TAD系列
- 产品编号：BT0503003001
- 厂家型号：TAD991
- 产品品牌：易福门 IFM
- 价格：¥询价 件
- 规格型号：
- 数量：件
-
加入询价篮
产品描述
技术参数
包装参数
保修条款
产品资料
| 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
| 测量范围 | -25...160 °C-13...320 °F |
| 系统接口 | G 1/2 密封锥面 |
| 面板安装长度 EL [mm] | 33 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 测量元件 | 1 x Pt 1000 + 1 x NTC; (热连接，带备份功能(即使两个传感器中的一个传感器发生故障，仍然可进行温度检测)) |
| 介质 | 液体和气体介质 |
| 抗压强度 [bar] | 50 |
| 最小的插入深度 [mm] | 25 |
| 允许工作压力的最大值（用于应用程序符合CRN标准） [bar] | 50 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...32 DC; (符合cULus - Class 2标准) |
| 电流损耗 [mA] | 6; (24 V) |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | 8 |
| Watchdog集成看门狗电路 | 有 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
| 输出 |
|---|
| 输出数量 | 2 |
| 输出信号 | 开关信号; 模拟信号; IO-Link; (可配置) |
| 电气设计 | PNP/NPN |
| 数字输出数量 | 1 |
| 输出功能 | 常开/常闭/诊断信号; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 150; (200 (...60°C); 250 (...40 °C)) |
| 诊断输出 | 具有零点漂移和故障监控的诊断输出功能 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | (Ub - 15 V) x 50 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 | -25...160 °C-13...320 °F |
| 注释测量范围 | 可调整量程 |
| 出厂设定 | 0...150 °C / 32...302 °F |
| 温漂报警 | 0.2...5 °C0.4...9 °F |
| 零点漂移报警 | 0.2...5 °C0.4...9 °F |
| 设定步距 | 0.05 °C0.1 °F |
| 分辨率 |
|---|
| 模拟量输出分辨率 [K] | 0.05 |
| 精度/偏差 |
|---|
| 精密模拟输出 [K] | ± 0,2 (-10...130°C); ± 0,3 (130...140°C); ± 0,3 ± 0,1% MS (-25...-10/140...160°C); (传感器头至金属密封面全部浸入介质中) |
| 温度系数 [测量范围值的百分比 / 10 K] | < ± 0,01; (如果出现参考条件偏差25 ± 5 °C) |
| 反应时间 |
|---|
| 响应时间T05 / T09 [s] | 3 / 6 |
| 软件/编程 |
|---|
| 参数设定 | 温漂报警/温漂报警极限; Fail-Safe; 显示单位; 模拟量输出标度; 双开关; 诊断输出性能; 输出极性; 常开/常闭 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM1 (4,8 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 CDV |
| 外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 模拟过程数据 | 1 |
| 二位输出过程数据 | 1 |
| 处理周期最小值 [ms] | 18.8 |
| 支持的DeviceID | 运行方式DeviceID默认323 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...70 |
| 存储温度 [°C] | -40...85 |
| 外壳防护等级 | IP 68; IP 69K |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 61000-6-2DIN EN 61000-6-3 |
| 抗冲击 | DIN EN 68000-2-2750 g (11 ms) |
| 抗震 | DIN EN 60068-2-620 g (10...2000 Hz) |
| MTTF [年] | 213 |
| 注意许可证 | 包括免费的5点校准证书 |
| 机械技术数据 |
|---|
| 重量 [g] | 335 |
| 原材料 | 不锈钢(1.4404 / 316L); PEI; FKM |
| 材料(接液部件) | 不锈钢(1.4404 / 316L) |
| 拧紧扭矩 [Nm] | 30...50 |
| 系统接口 | G 1/2 密封锥面 |
| 接液部件的表面特性Ra/Rz | Ra: < 0.6 |
| 面板安装长度 EL [mm] | 33 |
| 注释 |
|---|
| 注释 | MS = 设定测量范围值 |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |

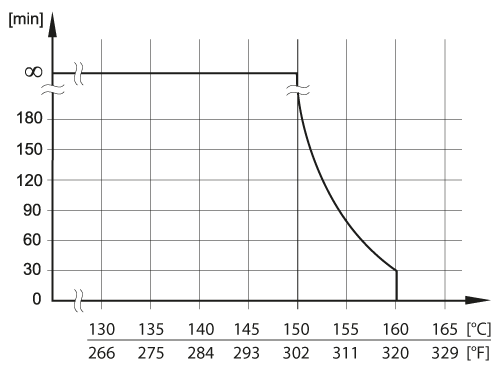

| 图表 |
|---|
|
根据介质温度，操作时间最大值 |
|---|
| 温度变送器; 工作电压 18...32 DC; (符合cULus - Class 2标准) V; DC; 常开/常闭/诊断信号; (可设定参数); 模拟 |
|---|
| 产品标识 | 温度变送器 |
|---|
| 介质 | 液体和气体介质 |
|---|
| 系统接口 | G 1/2 密封锥面 |
|---|
| 工作电压DC | 18...32 V |
|---|
| 电压类型 | DC |
|---|
| 电气设计 | PNP/NPN |
|---|
| 输出数量 | 2 |
|---|
| 输出功能 | 常开/常闭/诊断信号; (可设定参数); 模拟 |
|---|
| 输出信号 | 开关信号; 模拟信号; IO-Link; (可配置) |
|---|
| 外壳长度 | 177 mm |
|---|
| 出厂设定 | 0...150 °C / 32...302 °F |
|---|
| 接口 | M12 接插件 |
|---|
| 原材料 | 不锈钢(1.4404 / 316L); PEI; FKM |
|---|
| 环境温度 | -25...70 °C |
|---|
| 通信接口 | IO-Link |
|---|
| 产品 | 易福门或同价值的 |
|---|
| 型号 | TAD991 |
|---|
-
-
