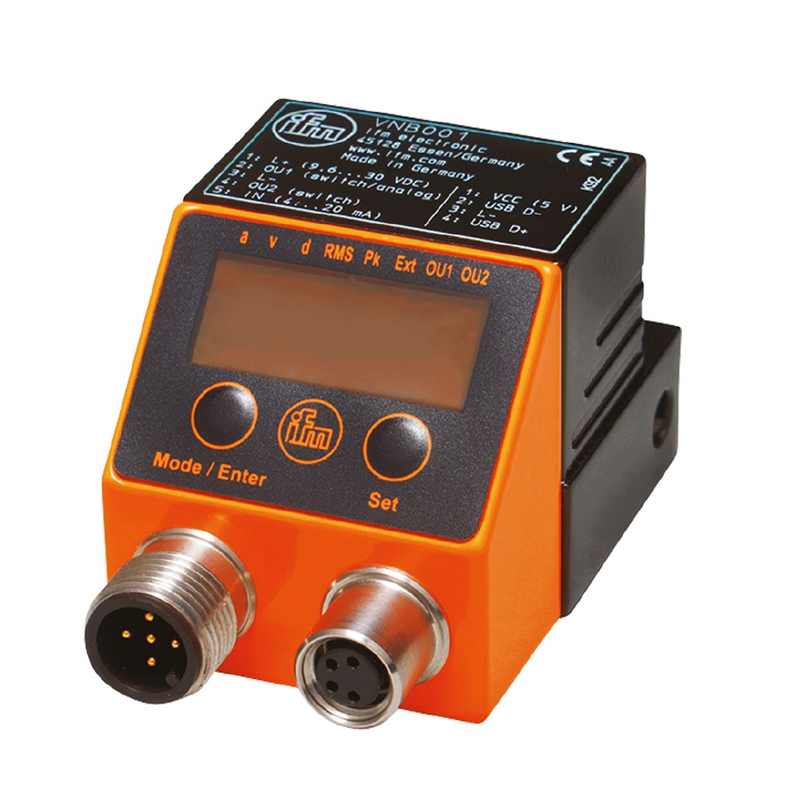

| 产品特征 |
|---|
| 振动测量范围 [mm/s] | 0...500; (取决于振动频率) |
| 频率范围 [Hz] | 2...1000 |
| 测量原理 | 电容式 |
| 应用 |
|---|
| 应用 | 振动传感器符合ISO 10816标准 |
| 自我测试功能 | 有 |
| Heartbeat | 有 |
| 电气数据 |
|---|
| 工作电压 [V] | 9.6...30 DC; (或者通过USB (开关量输出不激活)) |
| 电流损耗 [mA] | < 70 |
| 防护等级 | III |
| 反相保护 | 有 |
| 传感器类型 | 微机械加速度计 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 3; (可配置) |
| 输入和输出总数 | 模拟量输入数: 1; 数字输出数量: 2; 模拟输出数量: 1 |
| 输入 |
|---|
| 模拟量输入数 | 1 |
| 模拟输入（电流） [mA] | 4...20 |
| 输出 |
|---|
| 输出信号 | 开关信号; 模拟信号 |
| 数字输出数量 | 2 |
| 开关量输出DC电压降最大值 [V] | 2 |
| 最小的负载电流 [mA] | 100 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...22 |
| 负载最大值 [Ω] | 9,6...17 V: 150; 17...30 V: 500 |
| 出厂设定 | 开关输出: 常闭开关点预报警: 2,8 mm/s开关点主报警 : 4,5 mm/s频率范围: 10...1000 Hz测量方法: RMS单元: mm/s |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 振动测量范围 [mm/s] | 0...500; (取决于振动频率) |
| 频率范围 [Hz] | 2...1000 |
| 测量原理 | 电容式 |
| 测量轴数量 | 1 |
| 精度/偏差 |
|---|
| 测量误差 [終值的百分比] | ± 3% |
| 接口 |
|---|
| 通信接口 | USB |
| 工作条件 |
|---|
| 环境温度 [°C] | -30...60 |
| 存储温度 [°C] | -30...85 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 61000-4-2 ESD4 kV 触点放电 / 15 kV 空气放电EN 61000-4-310 V/m 80...2000 MHzEN 61000-4-4 Burst4 kV 电容式耦合探针，接地EN 61000-4-610 V 0,15...80 MHzEN 61000-6-4工业环境 |
| 抗冲击 | DIN EN 60068-2-2750 g 11 ms / n=1000 |
| MTTF [年] | 148 |
| 机械技术数据 |
|---|
| 重量 [g] | 273.5 |
| 安装方式 | 安装附件 M5 / M8 |
| 尺寸 [mm] | 36 x 37.6 x 62.4 |
| 原材料 | 外壳: 模压铸锌 镀镍的 |
| 拧紧扭矩 [Nm] | 7 |
| 显示器/操作件 |
|---|
| 显示 | 功能6 x LED, 绿色预报警1 x LED, 黄色主报警1 x LED, 红色测量值7段LED显示, 红/黄/绿 4位数字 |
| 元件 | 2按钮 |
| 数据存储器 |
|---|
| 历史记录 | 有 |
| 数据存储器类型 | 环存储器; FIFO |
| 实时时钟类型 | 有; UTC，缓冲电池 |
| 存储器位置 | 内部的 |
| 存储间隔 | 5 min |
| 存储大小 | 686774 数据记录 |
| 附件 |
|---|
| 供货范围 | 弹簧座圈螺栓适配器: 1 x M8 x M5 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 - USB |
|---|
| 接插件: 1 x M8; 译码: A |
| 电气连接 - 系统接口 |
|---|
| 接插件: 1 x M12; 译码: A |
