| 产品特征 |
|---|
| 测量范围 [l/min] | 0.3...25 |
| 系统接口 | G 1/2 |
| 应用 |
|---|
| 应用 | 机床; 钻机内部冷却 |
| 介质 | 液体; 水; 乙二醇溶液; 冷却润滑剂 |
| 介质温度 [°C] | 0...60 |
| 抗压强度 [bar] | 200 |
| 抗压强度 [Mpa] | 20 |
| 电气数据 |
|---|
| 工作电压公差 [%] | -15...10 |
| 工作电压 [V] | 24 DC; (按照SELV/PELV) |
| 电流损耗 [mA] | 10 |
| 防护等级 | III |
| 反相保护 | 有 |
| 输出 |
|---|
| 输出信号 | 模拟信号 |
| 模拟电压输出 [V] | 0.5...10 |
| 负载电阻最小值 [Ω] | 10000 |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 [l/min] | 0.3...25 |
| 流量范围 [l/min] | 75 |
| 精度/偏差 |
|---|
| 重复精度 [終值的百分比] | 1 |
| 测量误差 [終值的百分比] | ± 5 |
| 反应时间 |
|---|
| 反应时间 [s] | < 0.01 |
| 工作条件 |
|---|
| 环境温度 [°C] | 0...60 |
| 存储温度 [°C] | -15...80 |
| 外壳防护等级 | IP 65; IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 61000-6-2DIN EN 61000-6-3 |
| 抗冲击 | DIN EN 60068-2-2720 g (11 ms) |
| 抗震 | DIN EN 60068-2-65 g (10...2000 Hz) |
| MTTF [年] | 3004 |
| 机械技术数据 |
|---|
| 重量 [g] | 740.5 |
| 原材料 | 铝 已铝阳极氧化处理; PA |
| 材料(接液部件) | 不锈钢(1.4401/316); 黄铜; 铝 已铝阳极氧化处理; PU; O形环: FKM |
| 系统接口 | G 1/2 |
| 机械的开关周期 | 1亿 |
| 附件 |
|---|
| 供货范围 | 密封插头 |
| 注释 |
|---|
| 注释 | 温度变化会影响冷却液指定的标准设置。用于油，设置受温度和粘度的影响。建议 使用200微米过滤所有的数据适用于冷却润滑剂 (20 °C). |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A |

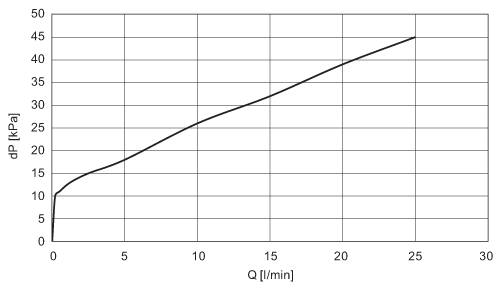

| 图表 |
|---|
|  |
|---|
