用于3RF2单相固态切换装置的功率调节器功率调节器是一个对复杂的加热系统进行自主功率控制的功能模块。
已集成下列功能:功率控制器配有比例动作控制 用于调节所连接的负载的功率。
在这里,根据存储作为给定值的100 %的功率的一个百分比,通过模块上的一个旋钮来设定给定值。
即使在电压波动或负载电阻更改时也可维持功率恒定。
涌入电流限制借助于可调的电压斜线上升,通过相位控制的方法对涌入电流进行了限制。
这一点对于具有涌入瞬时电流的的负载(比如灯或者红外灯)尤其重要。
负载电路监测用于探测负载故障,功率半导体器件熔合,欠电压或者负载电路中断。
功率调节器可用于:复杂加热系统配有温度电阻的加热元件长时间老化的加热元件 简单地直接控制温度可以将功率调节器用在瞬时切换的 3RF21 和 3RF23 固态切换装置上(单相)。
如果使用全波控制模式,也可以将功率调节器用在零点切换固态继电器和接触器上。
电源控制根据已经教授的功率和所选择的给定值,功率调节器可以通过一个固态切换装置来调节所连接的负载中的电流。
这样,可以通过功率调节器补偿在电源电压或者负载电阻中的变化。
可以将给定值外部预定义为0至10 V信号或者通过一个电位器进行内部预定义。
按照电位器(tR)的设定值,根据全波控制原理或者一般相位控制实现调节。
全波控制 在这个操作模式中,通过改变开关周期将输出调节至所要求的给定值。
在一秒钟的时候对这个周期的持续时间进行预定义。
一般相位控制 在这个操作模式中,通过改变电流角度将输出调节至所要求的给定值。
为了观察工业电网传导干扰电压的极限值,负载电路必须包括一个额定值不小于200 μH的电抗器。

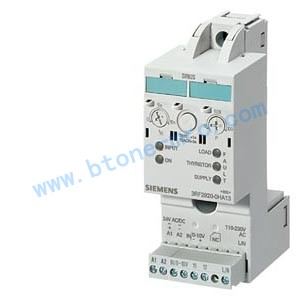

规格型号: 3RF2990-0HA13
品牌 SIEMENS/西门子 型号 3RF 额定电压 220(V) 额定电流 100(A) 机械寿命 1000(万次) 电寿命 10000(万次) 产品认证 CCC 适用范围 盘柜配电
