日本三丰Formtracer Extreme (超级表面粗糙度/轮廓测量装置)CS-H4000CNC

日本三丰Formtracer Extreme (超级表面粗糙度/轮廓测量装置)CS-H4000CNC

产品品牌:三丰 MITUTOYO

原始型号:CS-H4000CNC /525-752* 价格:询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
加入收藏
在线咨询日本三丰Formtracer Extreme (超级表面粗糙度/轮廓测量装置)CS-H4000CNC
产品编号:BT99791004001
厂家型号:CS-H4000CNC /525-752*
产品品牌:三丰 MITUTOYO
价格:¥询价
数量:
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料

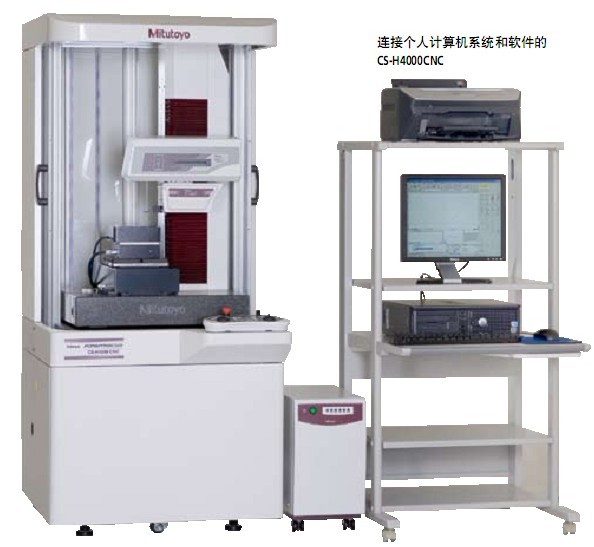

MITUTOYO日本三丰Formtracer Extreme (超级表面粗糙度/轮廓测量装置)CNC 形状测量仪CS-H4000CNC/525-752*

◆产品概述: 日本三丰(Mitutoyo)公司自一九三四年创业以来,以“质量第一”为宗旨,而且是世界最大的量具量仪专业制造跨国公司,从生产卡尺、千分尺到高精度三座标测量仪等约6000多种产品,其销量为世界第一,向全球范围的广大市场提供千分尺,卡尺等量具以及三坐标测量机,形状测量系统,视像测量系统及光学仪器等系统精密测量仪,长期以来深受广大用户的喜爱和支持,现今,更有幸作为精密测量仪的综合制造商和世界顶级品牌的拥有者向社会作出贡献。 MITUTOYO 为您工作提供最好的工作工具。各种各样的MITUTOYO工具产品尽在广州丙通,欢迎询价!

◆产品详情:
特点
* 高精度测针型CNC 表面测量仪可以同时进行表面粗糙度和形状/轮廓的测量。
* X1轴和Z2轴的最大驱动速度分别为40mm/s和200mm/s,可以高速定位,从而提高了多重轮廓/多工件测量的效率。
* X 1轴和Z 1轴上装有三丰激光全息光栅尺,从而可以实现高分辨率(X 1轴分辨率:6.25nm,Z1轴分辨率:4nm/8nm) 的轮廓/形状测量、表面粗糙度的测量和批次测量。
* Z1 轴检测器采用主动控制方式,减少Z1轴动态测力变化的同时扩展了测量范围。
* Z1 轴检测器集成了防碰撞安全装置,当仪器主体与工件或夹具发生碰撞时,检测装置可以自动停止工作。
* 带有Y轴工作台的型号,可沿Y轴进行多工件定位,从而增加了多工件测量范围。
* 提供易于操作的遥控箱,用户可以通过这两个操纵杆选择合适的轴进行移动。在按键上标有易于理解的图形显示轴的选择状态。
* USB通过端口与数据处理/分析装置(选件)进行信息交换。
技术参数
技术参数
X1 轴
测量范围: 100mm
分辨率: 0.00625μm
检测方法: 激光全息光栅尺
驱动速度: 最大40mm/s (CNC 模式)
0 - 40mm/s (操纵杆控制模式)
测量速度: 0.02 - 0.2mm/s (表面粗糙度)
0.02 - 2mm/s (形状/轮廓)
移动方向: 向前/向后
直线度: (0.05+0.0003L)μm
指示精度(20° C): ±(0.16+0.001L)μm {L 为驱动长度(mm)}
Z1 轴
测量范围: 12mm
分辨率: 0.001μm
测针上/下运作: 弧形运动
检测方法: 激光全息光栅尺
指示精度(20° C): ±(0.07+I0.02HI)μm {H 为测量高度(mm)}
测力: 4mN
跟踪角度: 向上60° 、向下60°(取决于表面粗糙度)
测针针尖 : 半径: 5μm, 角度: 40°、钻石
(球型测针) (半径: 0.25mm, 蓝宝石)
测针方向: 向下
Z2轴(立柱)
测量范围: 300mm
分辨率: 0.05μm
检测方法: 反射型线性编码器
驱动速度: 最大200mm/s (CNC 模式)
0 - 50mm/s (操纵杆控制模式)
基座尺寸(W x D): 600 x 550mm
基座材料: 花岗岩
尺寸(W x D x H): 600 x 570 x 992mm
◆MITUTOYO日本三丰Formtracer Extreme (超级表面粗糙度/轮廓测量装置)CS-H4000CNC 525 系列—CNC 形状测量仪
型号 CS-H4000CNC CS-H4000CNC
货号* (100V - 120V) 525-751* 525-753*
货号* (200V - 240V) 525-752* 525-754*
X1 轴测量范围 200mm 200mm
Z2 轴垂直行程 300mm 300mm
Y 轴工作台装置 — 已安装
a轴装置 — 已安装

◇温馨提示:BTONE-MRO工业品超市竭诚为您提供更多相关MITUTOYO日本三丰Formtracer Extreme (超级表面粗糙度/轮廓测量装置)CS-H4000CNC 525 系列—CNC 形状测量仪的产品的信息(技术选型,价格,库存、货期),欢迎联系!
