通过 PROFIBUS 地址来激活 DP/PA 西门子耦合器 FDC 157-0 的诊断功能。 DP/PA 耦合器在
PROFIBUS 地址为 0 的 DP/PA Link 中是透明的。
激活 DP/PA 耦合器对上和组态中的冗余模式、环型冗余或耦合器冗余。
规则
● 有效的 PROFIBUS 地址为 1 至 125。
● 每个 PROFIBUS 地址只能在 DP 主站系统中分配一次。
● 两个 DP/PA 耦合器的 PROFIBUS 地址必须不同。
● 在 DP/PA 耦合器上设置的 PROFIBUS 地址必须与组态软件中的地址相匹配。
● 在 DP/PA 耦合器对上设置的冗余模式必须与组态软件中的模式相匹配。
● DP/PA Link 中的 DP/PA 耦合器：
组态的和设置的 IM 153-2 的 PROFIBUS 地址必须匹配。
需要的工具
刀口宽度为 3 mm 的螺丝刀
设置西门子 PROFIBUS 地址和冗余模式
1. 打开 DP/PA 耦合器的前门。
2. 在 DIL 开关上设置 PROFIBUS 地址。
3. 在 DIL 开关上设置冗余模式。
4. 对于中心馈电： 如果使有源现场分离器 (AFS) 上的等电位连接线绕 X2 电缆套管形成
环路，则将两个 DP/PA 耦合器上的 PA 总线终端开关设为 OFF。
5. 关闭 DP/PA 耦合器的前门。

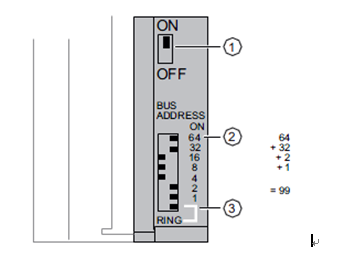

① PA 总线端子开关
ON： 总线终端电阻处于打开状态（默认设置）。
OFF： 总线终端电阻处于关闭状态。
② 设置 PROFIBUS 地址。
③ 冗余模式
ON： 环型冗余。
OFF： 耦合器冗余（默认设置）。
更改 PROFIBUS 地址
您可以随时更改已设置的 PROFIBUS 地址。 但是，直到切断再接通 24 VDC 电源后，
西门子DP/PA 耦合器才会应用新设置
