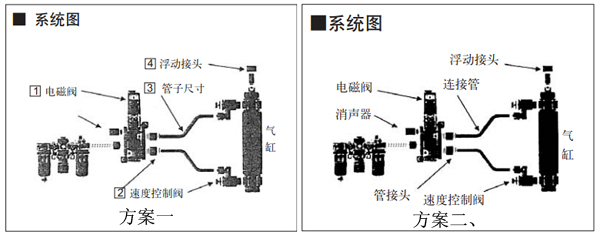

SMC气缸气动系统选择方案方案一、
SMC气缸CM2※40
(SMC CM2 系列气缸内径为ø40)的情况
1 SMC电磁阀的选择，Cv值: 0.9
SY系列: SY7000 ……阀身体宽度18mm, 耗电量DC0.5W
VQ系列:VQ2000 ……阀身体宽度16mm, 耗电量DC1.0W
电磁阀系列不同，其特性也各异，故请选择符合规格的系列。
2 SMC速度控制阀的选择
弯头型: AS2201F-02-06S
万向型: AS2301F-02-06S
速度控制阀的配管方向有两种，故请先参阅第2册样本后再作选择。
3 SMC管子的选择
管子外径……ø6
请参照第3册样本后选择适当的管子材料: 尼龙、软尼龙、PU( 聚氨脂) 软管。
4 SMC浮动接头的选择
JA※40-14-150
方案二、
SMC气缸CM2※40
(CM2 系列气缸内径为ø40 的情况)
1． 可在系统号5中选择气动回路中各气动元件的组合。
2． 速度控制阀：选用AS3201F-02-08S
3． 连接管：选用T0806
4． 管接头：若电磁换向阀和速度控制阀都使用快换接头连接方式，则可以不使用管接
头。若电磁换向阀系螺纹连接，则应选用合适的管接头，将快换接头连接变成螺纹
连接。
5． 电磁换向阀：表中列出了多个系列的电磁换向阀，可根据不同系列电磁换向阀的特
点、机能、有效截面积S值的大小等选择其中的一个系列。
6． 消声器：应与电磁换向阀排气口连接相匹配。
7． 回路合成有效截面积：希望气缸动作速度大些，则应选择回路合成有效截面积大的气
动元件组合。
