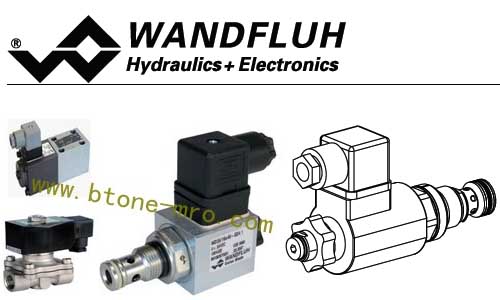

广州市丙通电子元件有限公司是瑞士万福乐WANDFLUH液压产品在中国地区的代理分销商，代理产品产品有万福乐方向控制阀，万福乐比例阀，万福乐控制器，万福乐输件，WANDFLUHATEX-防爆设备。我司产品性能卓越优价，并拥有技术精湛的技术工程师队伍，为客户提供更多的产品选型，技术指导，让客户没有后顾之忧，买得放心，用得舒心,其万福乐电磁式无泄漏座阀SVSPM22具体规格参数如下:
说明:螺纹插装阀直动式二位二通和二位三通座阀带有M22×1.5螺纹,用于符合ISO 7789的插孔二位三通型按万福乐标准),二位二通阀有“常闭”和“常开”两种形式。可选配2种规格的滑动线圈, 钢壳体“M”型,或较为经济的“K”型塑模壳体线圈,塑模壳体线圈性能与钢壳体的相同。更换线圈时无需断开液压回路。电枢导套和阀体外表面镀锌防护处理
功能: 耐压型换向电磁铁和反向复位弹簧切换座阀阀芯至开启或关断状态,由于座阀阀芯采用两侧等面积设计和压力平衡原理,所以没有额外的开启和关闭力,液流可以在2个方向通过座阀,座阀和导向柱塞配有O-型圈密封,带有金属密封的阀座具有双向截止无泄漏特性。
用途:万福乐无泄漏阀适用于任何要求完全无泄漏关断的场合,能够实现可靠的密封加载、提升和夹紧等所有关键功能。螺纹插装阀主要用于移动设备或固定设备的集成块,以及规格NG4-Mini和NG6的板式和叠加阀体。钢材料或铝材料块体插孔加工刀具可以租用或购买,
一般技术规格:
说明 直动式二位二通和二位三通无泄漏电磁阀
结构 螺纹插装阀,差装孔标准ISO 7789
控制 电磁铁,带可更换的滑套式线圈
安装 旋入螺纹M22×1.5
环境温度 -20…+50℃
安装位置 任意
拧紧扭矩 MD = 50 Nm插件
MD max = 5 Nm线圈固定螺母
质量: m = 0.49 kg两位两通型塑料线圈
m = 0.63 kg两位两通型钢线圈
m = 0.51 kg两位三通型塑料线圈
m = 0.65 kg两位三通型钢线圈
流量 任意(注意参考特性极限)
液压技术规格:
油液 矿物油,其他油液根据要求
污染度等级 ISO 4406:1999,等级20/18/14
(要求过滤级ß10…16≥75)
参考样本号 1.0-50/2
黏度范围 12 mm2/s…320 mm2/s
油液温度 -20…+70℃
工作压力 pmax = 350 bar
标称流量 QN = 20 l/min
最大流量 Qmax = 40 l/min
压降 Δp = <7 bar,流量20 l/min
电气控制
结构 湿式推力型耐压电磁铁
带可更换的滑套式线圈
标准标称电压 UN = 12 VDC, 24 VDC
UN = 110 VAC*, 115 VAC*, 230 VAC*
AC = 50至60 Hz
*整流器集成在插头内
可提供其他标称电压和性能的产品
电压允差 ±10%,标称电压
防护等级 IP 65,按EN 60 529(如果安装正确）
相对暂载率 100%DF (见样本1.1-430)
切换循环 15'000/h
工作寿命 107(理论切换次数)
连接/电源 具体见型号代码
电磁铁类型: -钢线圈（M.35/16) (样本1.1-170)
-塑料线圈（K.35/16)(样本1.1-172)
