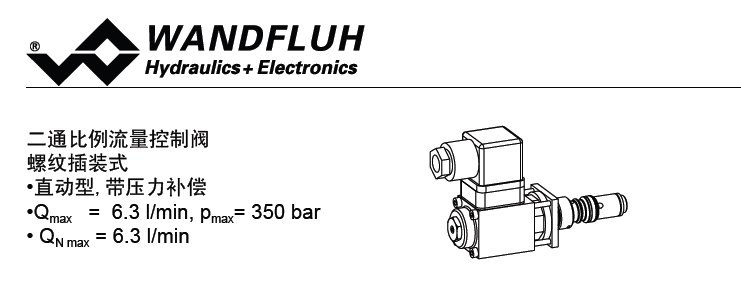

直动型带压力补偿比例流量控制阀,M18×1.5螺纹,按照万福乐插孔标准。3个流量等级,采用万福乐比例电磁铁(标准VDE 0580)调节。该阀具有很好的流量调节特性和低滞环特性。钢质插件体及电磁铁表面镀锌，有效防止外侧腐蚀。

控制湿式推力型比例电磁铁直接作用在控制阀芯上的电磁力，使阀芯适度地打开或关闭插件体上的矩形节流槽。节流口的开度及流量变化与输入与比例电磁铁的电流化成比例。当系统压力出现波动，压力补偿器将改变液流通道的面积，以保持节流段的压降恒定。电磁铁断电,控制阀芯由弹簧保持在关闭或打开位置。可以使用万福乐的比例放大器来控制

二通流量控制阀设计用于保持至执行机构的流量恒定,不受负载的影响。比例流量控制阀适合用于精密进给控制系统,该系统在负载变化时要保持供油流量恒定。螺纹插件非常适合安装在控制块中

一.技术规格:

说明         2-通比例流量控制阀

结构        螺纹插装阀,插装孔标准万福乐标准

控制        比例电磁铁

安装        旋入螺纹M18×1.5

环境温度    -20…+50℃

安装位置     任意

拧紧扭矩     MD = 30 Nm 插件,MD = 1.2 Nm(螺钉等级8.8)电磁铁螺钉

重量: m =0.7 kg

二.液压技术规格

油液                   矿物油,其他油液根据要求

污染度等级   ISO 4406:1999,等级18/16/13(要求过滤级ß6…10≥75)

黏度范围          12 mm2/s…320 mm2/s

油液温度          -20…+70℃

峰值压力         pmax = 350 bar

标称流量          QN =2 l/min, QN =4 l/min, QN =6.3 l/min

最大流量          Qmax =6.3 l/min

最小流量          Qmin =0.02 l/min

泄漏量       见特性曲线

分辨率        1 mA

可重复性          ≤1%*

滞环             ≤3%*

三.电气控制

结构                 湿式推力型耐压比例电磁铁

标准标称压力范围     UN= 12 VDC UN=24VDC

额定电流            IG= 1080mA IG= 540mA

相对暂载率       100%DF（见样本1.1-430）

防护等级             IP 65,按EN 60 529

连接/电源            装置插头连接标准：

四.产品型号

2通-比例流量控制阀 QNPPM2

2通-比例流量控制阀 QNPPM33

2通-比例流量控制阀 QNPS/FA10

2通-比例流量控制阀 QZPPM18

2通-比例流量控制阀 QZPPM18-4-G24

2通-比例流量控制阀QNPS/FA04

2通-比例流量控制阀QNPS/FA06

2通流量控制阀QA.PM18

2通流量控制阀QA.S/FA03

2通流量控制阀QA.S/FA04

2通流量控制阀QA.S/FA06

2通流量控制阀QA.S/FA10

2通流量控制阀QRSPM22

2通流量控制阀QZ.PM22

2通流量控制阀QZ.PM33
