根据资料介绍,美国对一千台流量仪表进行调查,选择不当占40%以上:选择适合,安装不当又约40%.由于影响流量检测的因素较多(工艺要求,流体特性,安装维修,价格……),千代田流量计选型时一般考虑如下要求:
1.本单位的测量精准度需求
2.测量过程允许的压力损失
3.输送流体测量管道管径,直径比和雷诺数范围的限制条件;
4.测量要求的最短直管段长度
5,现场安装及维护的方便性
6流量计的可靠性.稳定性
7.对被测介质纯净成都的要求及其抗侵蚀,磨损性能
8.溯源的可行性及其经济性
选型时可依据国家便准GB/T 2624-93(或国际标准ISO 5167-1)的规定,了解有关应用管径,直径和雷诺数范围相关的限制.据用途而又不同侧重选型,如果用于计量数据目的则可选用准确性较高的;若用于工控系统检测目的则可选用重复性好,安装维修简便,节能.
.选型步骤:
-
依据流体种类及仪表性/流体特性.安装条件.环境条件.经济因素.五个方面初选可用仪表类型.
-
依据用户要求逐步淘汰,余下仪表类型排除次序.
-
安5个方面因素再次仔细评比,最后淘汰至一种仪表类型.
选型款式:

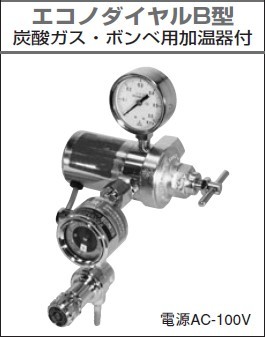

CHIYODA-SEIKI千代田精机CO₂-B型
CHIYODA-SEIKI千代田精机节约流量计AR-B型
CHIYODA-SEIKI千代田精机节约流量计AR-H型
CHIYODA-SEIKI千代田精机节约流量计CO₂-H型
CHIYODA-SEIKI千代田流量计 KR-120HS
CHIYODA-SEIKI千代田流量计 KR-120HS-H
CHIYODA-SEIKI千代田流量计GS-14
CHIYODA-SEIKI千代田流量计GS-140H
CHIYODA-SEIKI千代田流量计GS-140H-H
CHIYODA-SEIKI千代田流量计GS-140HS
CHIYODA-SEIKI千代田流量计GS-140HS-H
CHIYODA-SEIKI千代田流量计GS-140L
选用注意事项
-
选用标准节流装置
1).要注意每一种节流件皆有管道直径.直径比.雷诺数和管道内壁粗糙度等地限制值
2).孔板制造简单,价格便宜,是首选类型
3).在同样差压下,经典文丘里管比孔板&喷嘴的压力损失要低4~6倍
4).经典文丘里管要求的上游侧最短直管产度比孔板.喷嘴和文丘里喷嘴少得多
5)/对腐蚀性流体或高速流体(如高压蒸汽),孔板入口边缘很快边钝,流出系数发生偏移,采用有廓形节流体,如喷嘴,文丘里管,比较适宜
2.正确选择节流装置类型
1).被测流体的类型:被测流体是液体,气体还是蒸汽,最洁净还是赃污的,是否具有腐蚀性&磨蚀性?
2).被测流体的压力,温度界限,物性参数(密度.粘度等)的情况,流动是稳定的还是脉动的?
3).检测的安装条件,管道内径,有足够长的直管段
4).仪表性能方面的要求:用于计量还是自动控制?准确度,重复性,范围度的要求等
5).仪表安装&运行费用考虑
3.正确选择检测件类型
节流式差压流量计检测件类型有很多,选用时有限考虑采用标准节流装置,当它不能满足时再选用其他类型,如脏污流用楔形孔板.圆缺孔板或偏心孔板;要求低压损,采用文丘里和均速管低雷诺数用1/4圆孔板或锥形入口孔板
-
注意防止测量误差
以标准节流装置为检测件的差压式流量计是一类从设计.制造到安装使用整个过程要求严格的仪表,任何一个环节不符合标准文件的要求,都会带来较大的测量误差
