MRO-漏电开关跳闸如何判断是短路还是漏电

2020-12-28

       漏电开关是家庭电箱必备的元器件,它不仅是有过载保护、短路保护、短路保护,还有漏电保护。漏电开关跳闸以后,如果漏电开关上面的小方块凸出来,说明该开关是因为漏电而跳闸。




各线漏电特征



火线漏电,表现为一合开关,漏电开关就跳闸



零线漏电,表现为漏电开关有时候跳闸、有时候不跳,并且跳闸时间不一定



地线漏电,不存在漏电情况存电



在电工作业里,火线零线一律视为带电体,正常情况下都是与大地绝缘的。



一般情况下,火线对地电压为22OV;零线对地电压取决于零线电流大小及零线电阻,零线电压可能几伏,也有可能十多伏。地线正常倩况下没有电流,并且地线不经过开关和断路器,它的电压始终为零,所以地线不存在漏电的情况。



在解释故障现象原因之前,我们需要先了解漏电开关在什么情况下才会跳闸。



额定漏电动作电流



我们前面讲到,漏电开关除了有过载保护、短路保护外,还有漏电保护。漏电开关漏电跳闸有个关键参数一一额定漏电动作电流,常见额定漏电动作电流规格有10mA、15mA、30mA、50mA、75mA、100mA等。其中50mA及以上主要用于防止火灾,3OmA及以上主要用于防止人身触电。



注意:额定漏电动作电流为3OmA的漏电开关,并不是说漏电电流达到30mA才跳闸。

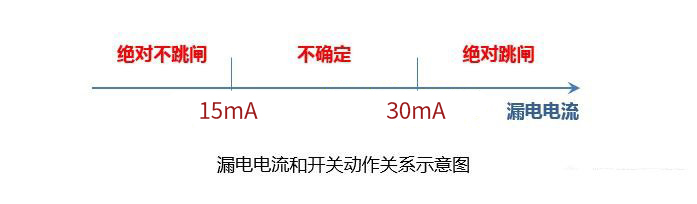

那具体漏电电流达到多少才会跳闸呢?下面我就以额定漏电动作电流3OmA 为例来分析一下。下面是漏电电济湃口开关动作关系示意图:





从上图可知,额定漏电动作电流30mA的漏电开关。



当漏电电流在15mA及以下时,漏电开关绝对不会跳闸



当漏电电流在15mA-30mA时,漏电开关胃断不跳闸不一定(即有可能跳闸、也有可能不跳闸)



当漏电电流在3OmA及以上时,漏电开关绝对会跳闸



有了上述基础知识以后,我们再解释故障现象原因就很简单了。



不同电线漏电现象原因



火线因为对地电压比较高,(根据欧姆定律,漏电电流=火线对地电压÷火线漏电电阻)当火线发生漏电时,漏电电流非常大。这个电流远超过漏电开关动作电流30mA,所以表现为一合开关就跳闸。



零线对地电压比较低,当零线发生漏电时,漏电电流总的来说比较小,其大小很有可能在3OmA左右。具体大小主要取决于零线电压,而零线电压又取决于三相是否平衡。因为三相负荷总是在不断变化,所以零线电压也一直在变化。正因为零线电压一直变化,所以零线漏电电流也就会忽大忽小,这就会造成有时候跳闸、有时候又不跳闸.

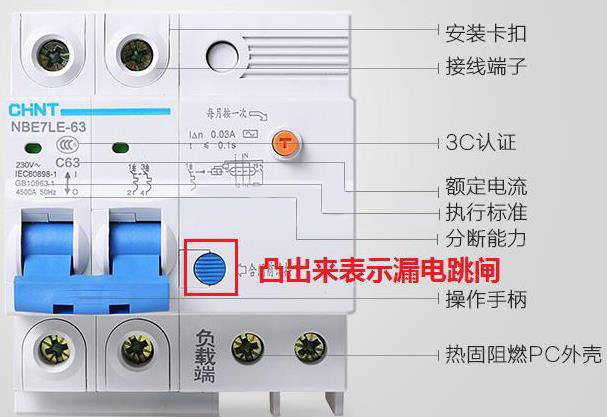

漏电开关发生跳闸时,首先看漏电开关上面的方块有没有凸出来。如果没有凸出来,说明可能是短路或者过载跳闸;如果小方块凸出来,说明是漏电跳闸。



此时再重新合闸试验一次,如果一合闸就跳闸,那基本上可以判定为火线漏电;如果合闸以后不跳闸,过一会又跳闸或者跳闸时间不一定,那基本上可以判定为零线漏电。
