MRO-PLC控制接触器的工作原理

2020-11-27

PLC 接口的分类

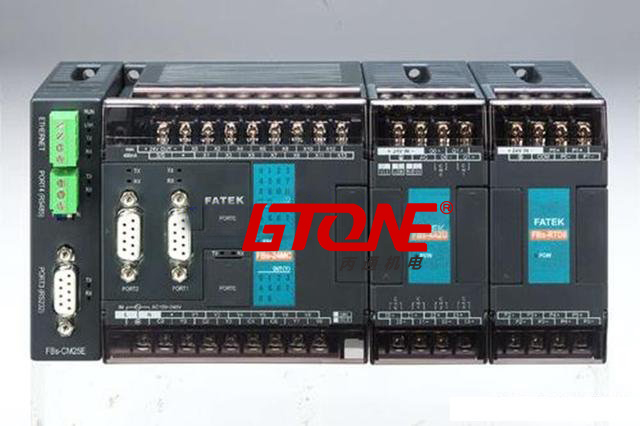

      PLC是工业现场、工控目动化常用的控制器,其接口从方向上分为输入口和输出口,从信号类型卜可以分为数字接口和模拟量接口。所以,PLC的接口可以分为数字量输入接口DI、模拟量输入接口AI、数字量输出接口 DO、模拟量输出接口AO等。输入接口主要用来采集信息、接收反馈信号等:输入接口用来输出模拟量或者驱动开关型器件/执行机构等。通讯接口也认为是数字接口。





接触器工作原理



      接触器其实就是继电器,工作原理是一致的,可以实现弱电控制强电的目的,还能实现隔离,是工业常用的开关型器件。接触器主要有线圈和触点构成,线圈是输入部分,触点是输出部分。线圈都是具有工作电压的,比如24V的继电器是指接触线圈的工作电压为OC24V。输出触点,具有常开和常闭之分,触点体现了接触器的带载能力。线圈得电后,触点就会发生变化,常开触点变为常闭二常闭触点变为常开。





PLC控制接触器的工作原理



      接触器的工作是通过控制线圈的得电与否来实现的。所以,可以通过PLC 的数字量输出口DO来控制接触器的线圈.一般驱动板上都通过元很实现隔离,假设光耀输入端的正极连接24V,负端连接PLC的DO口,如下图所示。



      当PLC输出高电平的时候,光耦不通,触点不会发生动作,控制回路不导通;当PLC输出低电平的时候,光耦导通,触点动作,控制回路导通。



      这就实现了PLC控制接触器的目的,从而实现了PLC控制负载。逻辑可以通过编程来实现,PLC使用梯形图编程比较直观方便。




      PLC输出种类按输出元件分有,晶体管输出(直流负载),继电器输出(交、直流负载),晶闸管(可控硅)输出(交流负载)。按输出类型分有,数字量输出和模拟量输出。我们一般在普通电力拖动控制里,控制接触器线圈一般都是按钮、继电器触点、行程开关等等,伽如果选用PLC为继电器输出型的,那就和普通控制的原理是一样的,都是触点带线圈。
