MRO-PLC输入点数不够了怎么办?

2020-11-11

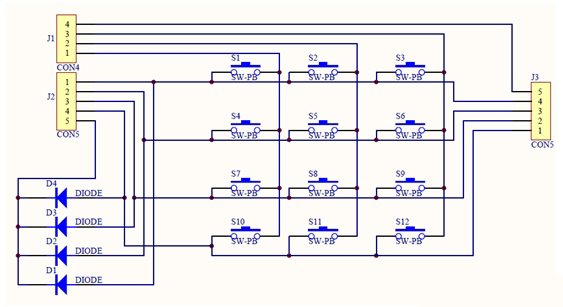

      节省PLC输入点数的办法很多,我们以前就使用过矩阵输入输出法,利用PLC的4个输入点、4个输出点就可以完成4X4=16个点输入。矩阵板电路图如下:

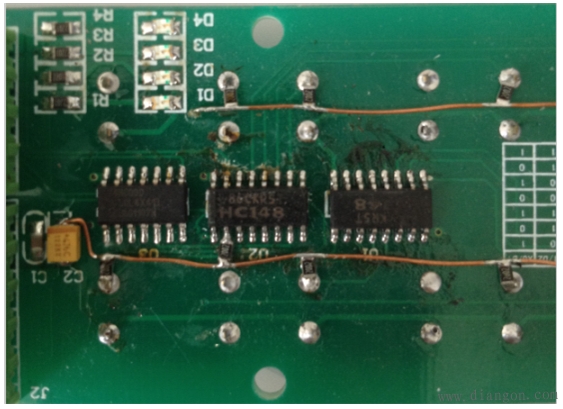

      这里重点介绍一下我们本次方案选用的办法。原理很简单:4个PLC输入点4位编码0000--1111可以有16种组合,设计一块PCB板使每个按键按下后对应以上组合种的唯一一个编码,这样PLC就能非常容易的判断出哪一个按键按下的信息,达到4个输入点表达15个信息的目的(4个输入全为0的状态除外)。以下为12个按键信号板的正面以及背面电路。





      此法使用了HC148和74HC00D两种芯片,他们起什么作用以及用途,大家可以查查资料。



      12个按键输入信号、24个输出灯光指示信号常规需要12入24出I/0点,使用了以上办法,现在只需4入/3出I/0点。使用一台8入6出的小型PLC轻松搞定,是不是节省了很多银子。

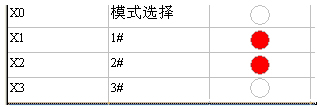

按键按下的仿真效果图:



1#按键下的输入情况                                  6#按键下的输入情况



      同时按下多个按键会是咋样的情况呢?链接芯片原理的话很容易知道,多按键按下编码最大的信息有效,有兴趣的不妨可以做一下看看。
