烙铁是通过电阻丝发热而产生的热量，通过热传导的方式，传导至由铜主材体，表面镀镍合金组成的烙铁头，使之发热。在利用这个热量加热焊锡丝，来焊接电子元件。

      烙铁头是烙铁的关键部件，它的好坏直接决定着烙铁的好坏，也直接影响着使用者的使用感受．

      烙铁头主体是由铜组成，铜最好是选用红（紫）铜，因为铜的导热性能非常好，有利于烙铁头迅速升温．铜在烙铁头占烙铁头材料的 85 ％左右，，好的烙铁头都是有紫铜做的，目前有一些厂家为了利润，使用黄铜，甚至是直接用铁，减少成本，同时也降低了烙铁头的导热效果。

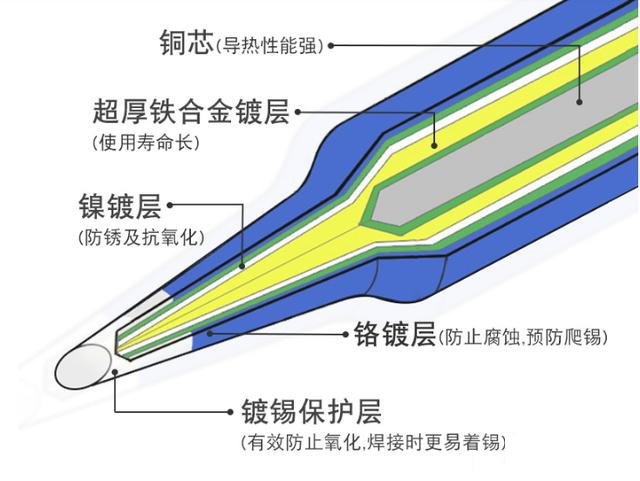

      质量好的烙铁头是经过多层电镀而成的，是能过电镀工艺在主体铜上面镀一层铁和金，它的作用是延长电烙铁的寿命；在它的外层又镀了一层镍，它的作用是防锈及抗氧化；最外层镀的是格，它的作用是防止腐蚀和预防焊锡向上蔓延；最后在镀上一层锡保护层，它的作用防氧化及与焊锡能够相融台，使烙铁头易于上锡。

      通过以上对烙铁头的结构分析，我们知道了烙铁头是由什么组成的。

焊锡

      我们焊电子元件的焊锡是个很神奇的东西，它是由锡和铅的混合而成的合金。单纯的锡熔点是232摄氏度，单纯的铅熔点是327摄氏度：熔点相对比较高，经过研究把它们混合，熔点就会依据它们之间的配比而变化。

      当锡铅占比为60/40时熔点将会升高到250℃，熔化后在冷却运程中，在 188℃ 能够保持液态，在低－点温度时，到了183℃时就会固化．而在在188℃与183O℃之间时，会出现胶着和粘稠的过度状态，如果此时焊锡出现胶着伏态时，焊锡就县浮在被焊件表面不能与被焊件固体表面泪融合。

      当锡铝的合量少于60％时，焊接强度差接头发脆，焊得的浸润性能力下降很厉害．

      当馄的合量高于63%，溶化温度反而升高强度降低．

      最理想的是锡63％和铅37％的比例，这样的配比将形成共晶焊锡，它熔点是183度。在共晶温度下，焊锡由固体直接变成液体，无需经过半液体状态．共晶焊锡的熔化温度比非共晶焊馄的低，这样就减少了被焊接的元件受损坏的机会。同时由于共晶焊锡由液体直接变成回体，也减少了虚焊现象．所以共晶焊锡应用得非常的广泛。

      焊锡丝就是利用合金的这个特性，使之易于焊接，温度不至过高烫坏电子元件。

质量好的焊锡具有以下特性：

      1、良好的浸润性、好的流动性，易上馄。

      2、焊后表面光洁美观饱满，无虚焊拉尖。

      3、焊完几无锡渣。

      4、抗氧化能力强，

助焊剂

助焊剂是帮助焊接的一种材料，它具有以下特点：

      1、去除氧化膜：实质是助焊剂中的物质发生还原反应，从而除去氧化膜，反应生成物变成县浮的渣，漂浮在焊料表面。

      2、防止氧化：其溶化后，漂浮在焊料表面，形成隔离层，因而防止了焊接面的氧化．

      3、减小表面张力：增加焊锡流动性，有助于焊锡湿润焊件

      助焊剂早期采用的是单纯的松香，后来技术的发展现在，在松香中加入活性剂和一些添加剂，性能比单纯松香要好很多。

      现在市场上还有一种焊锡膏，采用金属粉末、松香、有机酸、触变剂、活性剂组成的膏状粘稠体，通过热风枪加温即熔化为焊锡。主要用于 SMT自动贴装工艺的悍接，是助悍剂与焊锡工艺的升级替代品，自动化动度高，焊接精度高．

烙铁为什么不粘锡

      烙铁头氧化是烙铁头不枯锡的主要原因，烙铁头氧化后，会在表面生成氧化吻，它性质非常稳定，不愿与任何物质相结合。

导致烙铁头氧化有以下几个方面：

      1、烙铁长时间通电高温运行，损伤保护层，温度越高越易于氧化生成。

      2、使用酸性助焊剂，酸对金属有一定腐蚀作用，会对烙铁头原有的保护层形成破坏．没有了保护层，烙铁头将迅速氧化。酸性助焊剂虽然能够提高焊接质量，但对烙铁头的仿害却是永久的。

      3、烙铁头的质量不好，偷工减料不用好的材质。劣质的烙铁头只是简单的工艺处理，未增加多层保护层，刚开始用还凑合，用过几次之后就会显露出问题。

烙铁头不粘锡的解决办法

      当烙铁头氧化得不严重，可以把烙铁通电，加热后烙铁头插入松香里面，然后把悍锡丝对准烙铁头使之熔化，就会附着上锡了，这个办法在烙铁头氧化初期是很管用的。

      当烙铁头氧化严重．以至于表面黑化时，那么只能过打磨的办法来处理了。可以使用400目以上的砂纸对其打磨，在打磨以后防止在空气中又氧化，应立即通电加热后插入松香中，用焊锡丝又对其镀锡。但是打磨又对烙铁头的保护层造成更多的破坏，形成恶性

      还有一种办法，是用酸洗，用30％以下的稀盐酸浸泡，去氧化效果非常好。浸泡降氧化之后用清水冲洗、烘干、镀锡。这个办法只适用于早期大功率电烙铁，因其烙铁头整根没有保护层极易氧化变黑。但这个办法操作有一定的危险性，不建议使用。

烙铁在使用中的注意事项

      1、避免烙铁长时间通电，在用完洛铁之后及时拔掉电源。

      2、不使用酸性助焊剂。可以在网上搜一下优质助焊剂，也是不贵的，对烙铁百利而无一害。

      3、在能用的前提下尽量不要去打磨烙铁头，这样做只会加剧氧化过程。

     4、如果条件允许，还是买一把调温烙铁吧，这样可以有效避免高压烧坏洛铁头的问题。如果动手能力比较强，也可必濒网友的方法，增加一个开关，在开关上面并一个二极管，半波运行，也是一个很有效的降温方法。

     5、如果洛铁氧化比较严重了，建议还是新买一个吧，影响焊接质量不说，有可能会影响心情的，在网上也不是很贵。

     6、工欲善必先利其器，好的焊得丝也是必不可少的，对你的焊接质量拐来事半而功倍的效果。

     7、焊接日教口果有一个烙铁支架放烙铁．你会觉得方便的。

     8、在烙铁使用时，注意不要烫伤自己或别的物件。

     9、焊接时要避免吸入．焊锡熔化时产生的烟雾，或多或少对我们的健康有影响．

   10、尽量使用无铅焊锡丝，虽然无铅焊锡丝熔点会高一些，但铅是会对人体产生毒害作用。

本文地址：http://www.btone-mro.com/BtoneInform/newsContent.aspx?id=5591
