市售的逆变电源大多采用UPS、UPK等逆变模块，输入直流电源多为12V ，整体价格比较高，而且输出波形均为方波。本文介绍的逆变电源输入电源为6V，采用易购的时基电路NE555作为振荡源,输出波形是近似的正弦波，可满足电视机或白炽灯或电风扇等电器在停电时继续工作的需要。
工作原理电路

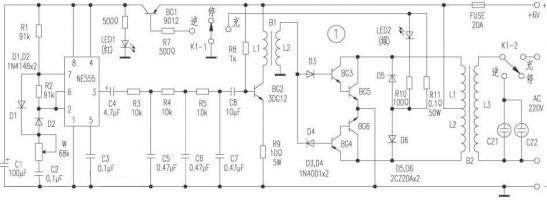

见图1、当把开关K1打向”逆变“位置时，BG1导通，由时基电路NE555 及外围元件组成的无稳态多谐振荡器开始振荡，其充、放电时间常数可调节。如果选择R1=R2，则输出脉冲的占空比为50%，该多谐振荡器的振荡频率f = 1.443/(Rl+RZ+2W）C2，图中的元件数值可使振荡频率调在50Hz，振荡脉冲由役脚输出，波形为方波该方波经C4耦合，R3、 C5积分变为三角波，这个三角波又经R4、C6，第二次积分和R5、C7第三次积分，变为近似的正弦波通过8耦合到BG2，由BG2放大后在B1的L2 线圈上输出。当L2上端电压为正时，D4截止，D3导通，使BG4、BG6截止，BG3、BG5导通，电流由电瓶正极→B2的L1→BG5→电瓶负极，当L2 上端电压为负时，D3截止D4导通，使BG3、BG5截止BG4、BG6导通，电流由电瓶正极→B2的L1→BG5→电瓶负极。BG5、BG6交替导通、截止，经压器B2合成正负对称的正弦波，并由L3升压送至逆变输出播座CZ1、CZ2供用电器使用，同时LED1（红色）亮，指示逆变状态。
.jpg)
当开关打向“充电”位置时，市电经变压器B2降压、D5、D6全波整流、Rll限流后对电瓶充电，同时LED2（绿色）亮，指示充电状态。
元件选择和制作
本电路中元器件均为易购的常用元器件,按图中所示数值选用即可。B1 用收音机输出变压器，应选用铁心大,线径粗的那一类，把原来接喇叭的这一组线圈接在L2 位置，BG3、BG4分别用两只9013和901并联组成，如图2和图3所示。BGS、BG6 均由四只3DD15并联组成，如图4所示。BG5、BG6的散热器面积不应小于600cm2, B2逆变变压器可选用成品。整机用印刷线路板自行设计制作。电瓶选用容量大于150Ah的电瓶。本逆主器的调试只需调W使逆变电压频率为5OHz即可。
