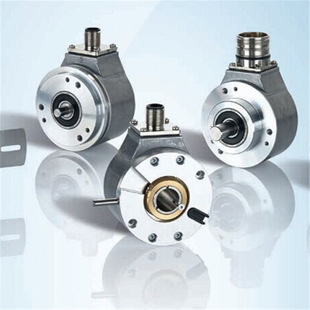

MRO-SICK编码器的分类

2020-04-20

浏览次数:174

1、按码盘的刻孔方式不同分类


    (1)增量型:就是每转过单位的角度就发出一个脉冲信号(也有发正余弦信号,然后对其进行细分,斩波出频率更高的脉冲),通常为A相、B相、Z相输出,A相、B相为相互延迟1/4周期的脉冲输出,根据延迟关系可以区别正反转,而且通过取A相、B相的上升和下降沿可以进行2或4倍频;Z相为单圈脉冲,即每圈发出一个脉冲。


     (2)值型:就是对应一圈,每个基准的角度发出一个与该角度对应二进制的数值,通过外部记圈器件可以进行多个位置的记录和测量。




2、按信号的输出类型分为:电压输出、集电极开路输出、推拉互补输出和长线驱动输出。




3、以编码器机械安装形式分类


     (1)有轴型:有轴型又可分为夹紧法兰型、同步法兰型和伺服安装型等。


    (2)轴套型:轴套型又可分为半空型、全空型和大口径型等。




4、以编码器工作原理可分为:光电式、磁电式和触点电刷式。
