外径千分尺常简称为千分尺，它是比游标卡尺更精密的长度测量仪器，常见的一种如图2．4－1所示，它的量程是0－25毫米，分度值是0．01毫米。外径千分尺的结构由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成。固定套管上有一条水平线，这条线上、下各有一列间距为1毫米的刻度线，上面的刻度线恰好在下面二相邻刻度线中间。微分筒上的刻度线是将圆周分为50等分的水平线，它是旋转运动的。

3．千分尺的使用顺序：

使用前的检查确认。

1）在测量面（基准面，锭子）上，不能有缺口，异物附着现象。

2）旋转棘轮，检查确认，锭子移动顺利。

3）用棘轮旋转移动锭子，使基准面和锭子缓慢地接触，然后再空转棘轮2~3次。在此时，检查确认基点（零点）正确。

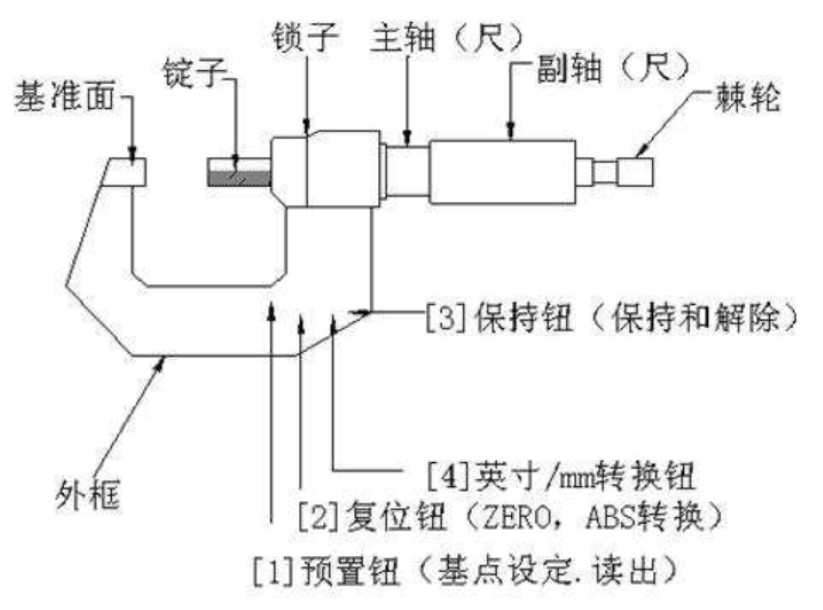

  *数显千分尺：进行复位，使显示为00.000。

  *刻度显示千分尺：确认主轴零点和副轴零点重合，如果不重合，需通过调整千分尺主轴来使主轴零点与副轴零点重合。

4）在被测件的测量处上，不许有粘污，油等异物。

3.2  千分尺的使用方法

1）千分尺的保持方法

〈1〉在原则上是必须按照下图所示，但根据情况，为了测量方便，允许用一只手保持，进行测量。

〈2〉在测量时对被测件施加的压力是由棘轮来控制，旋转副轴进行加压和棘轮来加压是相关的，因此要充分利用此关系。

2）千分尺的测量顺序

  〈1〉 用一只手轻轻拿起被测件。

  〈2〉 旋转副轴，扩大基准面和锭子间的间距，然后把被测件夹进去。

  〈3〉 旋转副轴，使测量面和被测件轻轻接触。

  〈4〉 然后再旋转棘轮，当棘轮旋转2~3次时，所显示的数据就是测量值（金属硬物等测量适用）

反向缓慢旋转副轴，当被测件在测量面间可移动时，所显示的数据就是测量值（塑料件等测量适用）

3） 千分尺的在测量上的注意点

〈1〉 必须正确，确实地把被测件的测量处，夹在基准面和锭子内。

〈2〉 在数显千分尺里装有自动停显装置，因此平时是不显示，但一旦旋转副轴就开始显示，便开始可测量，所以如果零点不准，就有可能带来误差。

（这种场合的追溯处理是困难的），因此在使用前必须进行零点调整。

4） 千分尺使用后的处理

〈1〉 在使用后，不要使基准面和锭子紧密接触，而是要留出间隙（大约0.5~1mm）并紧锁

〈2〉 如果要长时间保管时，必须用清洁布或纱布来擦净成为腐蚀源的切削油，汗，灰尘等后，

涂敷低粘度的高级矿物油或防锈剂。

2．  刻度读取方法：

(1)  数显千分尺。

测量值：九接读出所娃示的数据。

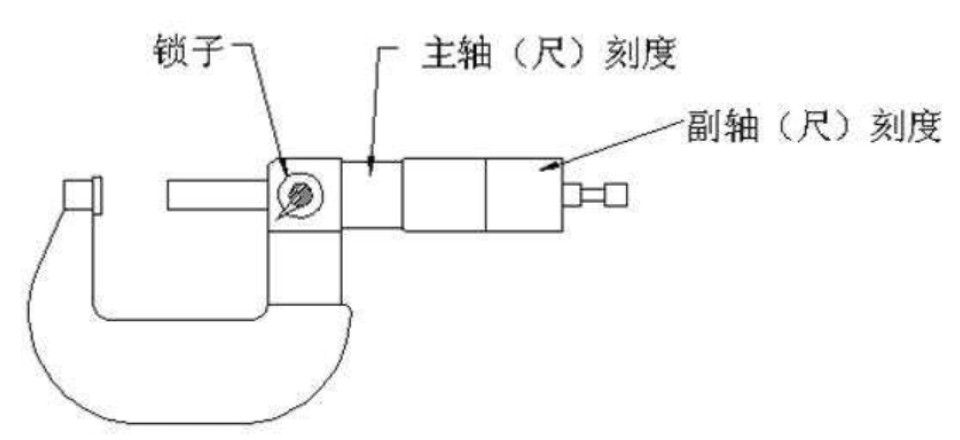

(2)  刻度显示千分尺：

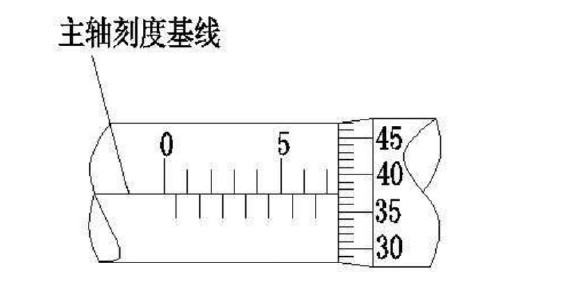

测量值：主轴刻度十副轴刻度根据如下图所示的主轴和副轴放大图，说明如下。

(1)  首先读出副轴边缘在主轴上的刻度。在下图中，由于其边缘在主轴上处于7和7．5之问，所以主轴刻度是7mm．

(2)                读取和主轴刻度基线重合的副轴刻度。在下图中，主轴刻度基线对齐到副轴上的37和38之间位置，再根据据刻度分量读出其分刻度，就可得

0.4，因此副轴刻度是37.4

(3)   往在（2）中得到的数据上乘干主轴1个刻度的单位。在下图中，由于主轴1个刻度单位是0.1mm，因此0.01X37.4=0.374mm

(4)  把（1）和（2）的结果相加，就得到(最终)删量值。

在下图中，其测量值是7+0.374=7.374mm

5）外径千分尺的读数

    读数时，先以微分筒的端面为准线，读出固定套管下刻度线的分度值（只读出以毫米为单位的整数），再以固定套管上的水平横线作为读数准线，读出可动刻度上的分度值，读数时应估读到最小刻度的十分之一，即0．001毫米。如果微分筒的端面与固定刻度的下刻度线之间无上刻度线，测量结果即为下刻度线的数值加可动刻度的值；如微分筒端面与下刻度线之间有一条上刻度线，测量结果应为下刻度线的数值加上0．5毫米，再加上可动刻度的值，如图2．4－2读数为8．384毫米，图2．4－3读数为7．923毫米。

有的千分尺的可动刻度分为100等分，螺距为1毫米，其固定刻度上不需要半毫米刻度，可动刻度的每一等分仍表示0．01毫米。有的千分尺，可动刻度为50等分，而固定刻度上无半毫米刻度，只能用眼进行估计。对于已消除零误差的千分尺，当微分筒的前端面恰好在固定刻度下刻度线的两线中间时，若可动刻度的读数在40－50之间，则其前沿未超过0．5毫米，固定刻度读数不必加0．5毫米；若可动刻度上的读数在0－10之间，则其前端已超过下刻度两相邻刻度线的一半，固定刻度数应加上0．5毫米。
