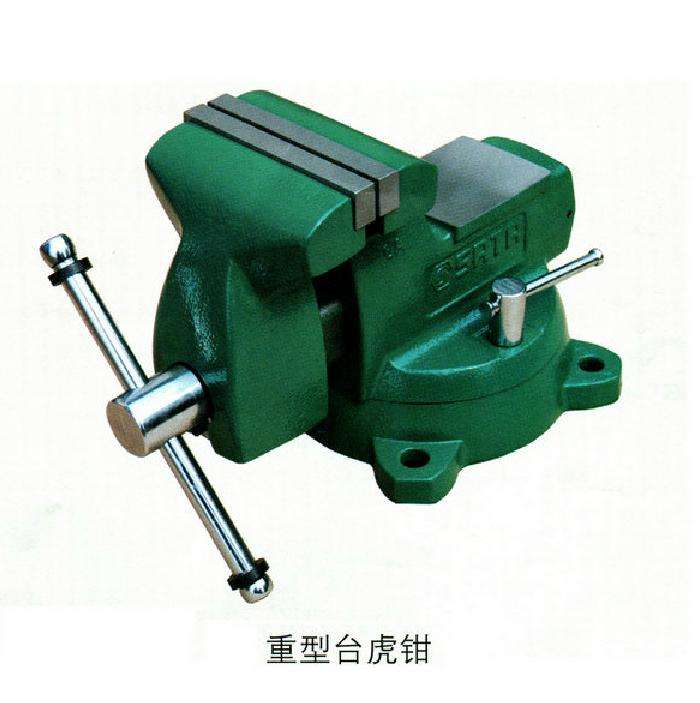

台虎钳的结构：
台虎钳的结构是由钳体、底座、导螺母、丝杠、钳口体等组成。活动钳身通过导轨与固定钳身的导轨作滑动配合。丝杠装在活动钳身上，可以旋转，但不能轴向移动，并与安装在固定钳身内的丝杠螺母配合。当摇动手柄使丝杠旋转，就可以带动活动钳身相对于固定钳身作轴向移动，起夹紧或放松的作用。弹簧借助挡圈和开口销固定在丝杠上，其作用是当放松丝杠时，可使活动钳身及时地退出。在固定钳身和活动钳身上，各装有钢制钳口，并用螺钉固定。钳口的工作面上制有交叉的网纹，使工件夹紧后不易产生滑动。钳口经过热处理淬硬，具有较好的耐磨性。固定钳身装在转座上，并能绕转座轴心线转动，当转到要求的方向时，扳动夹紧手柄使夹紧螺钉旋紧，便可在夹紧盘的作用下把固定钳身固紧。转座上有三个螺栓孔，用以与钳台固定。
台虎钳的工作原理：
夹紧与放松转动丝杆时，由于挡圈、圆锥销和丝杆上轴肩的限制，使丝杆在固定钳身的孔内不能做轴向移动，只能原地转动，从而带动螺母做轴向移动，而螺母是用螺钉和沉头螺钉挡圈固定在活动钳身上的（活动钳口也是用沉头螺钉固定在活动钳身上的），所以当旋转丝杆时，活动钳身便可带动活动钳口移动（合拢或张开）,从而夹紧或放松工件。固定钳口用圆柱头内六角螺钉固定在固定钳身上。钳身回转滑板用圆柱头内六角螺钉固定在活动钳身上。以T型槽用螺栓、垫圈和六角螺母将固定钳身固定在底座上。松开六角螺母时，钳身可绕心轴做回转运动，以满足工件加工时不同位置的需要。
