MRO-西门子PLC S7-200系列基本硬件组成

2018-12-14

浏览次数:130

S7-200系列PLC可提供4种不同的基本单元和6种型号的扩展单元。其系统构成包括基本单元、扩展单元、编程器、存储卡、写入器、文本显示器等。



1.基本单元

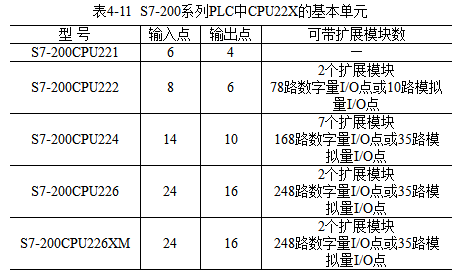

S7-200系列PLC中可提供4种不同的基本型号的8种CPU供选择使用,其输入输出点数的分配见表4-11:

表4-11  S7-200系列PLC中CPU22X的基本单元



2.扩展单元

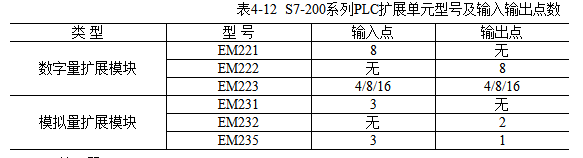

S7-200系列PLC主要有6种扩展单元,它本身没有CPU,只能与基本单元相连接使用,用于扩展I/O点数,S7-200系列PLC扩展单元型号及输入输出点数的分配如表4-12所示。





3.编程器

PLC在正式运行时,不需要编程器。编程器主要用来进行用户程序的编制、存储和管理等,并将用户程序送入PLC中,在调试过程中,进行监控和故障检测。S7-200系列PLC可采用多种编程器,一般可分为简易型和智能型。

简易型编程器是袖珍型的,简单实用,价格低廉,是一种很好的现场编程及监测工具,但显示功能较差,只能用指令表方式输入,使用不够方便。智能型编程器采用计算机进行编程操作,将专用的编程软件装入计算机内,可直接采用梯形图语言编程,实现在线监测,非常直观,且功能强大,S7-200系列PLC的专用编程软件为STEP7-Micro/WIN。



4.程序存储卡

为了保证程序及重要参数的安全,一般小型PLC设有外接EEPROM卡盒接口,通过该接口可以将卡盒的内容写入PLC,也可将PLC内的程序及重要参数传到外接EEPROM卡盒内作为备份。程序存储卡EEPROM有6ES 7291-8GC00-0XA0和6ES 7291-8GD00-0XA0两种,程序容量分别为8K和16K程序步。



5.写入器

写入器的功能是实现PLC和EPROM之间的程序传送,是将PLC中RAM区的程序通过写入器固化到程序存储卡中,或将PLC中程序存储卡中的程序通过写入器传送到RAM区。



6.文本显示器

文本显示器TD200不仅是一个用于显示系统信息的显示设备,还可以作为控制单元对某个量的数值进行修改,或直接设置输入/输出量。文本信息的显示用选择/确认的方法,最多可显示80条信息,每条信息最多4个变量的状态。过程参数可在显示器上显示,并可以随时修改。TD200面板上的8个可编程序的功能键,每个都分配了一个存储器位,这些功能键在启动和测试系统时,可以进行参数设置和诊断。
