施耐德热继电器
(1)安装
a．安装前首先检查电动机的额定T作电流是否在热继电器的整定电流的调节范丽内·
b．确定热继电器与变流接触器的固定方式。即：组合五或分市式安装。组合式安装可将
热继电器与交流接触器直接插入连接，分立式安装可将热继电器与交流接触器通过导线或联
结板用螺钉固定。

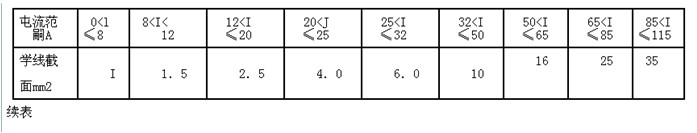

c．所有的连接导线与接线端子应接触良好，咀免凶接触电阻大引起继电器误动作，连接
导鲤的截面按下表选取。
(2)便用
A．继电器不适合于起动时间过长的电动机(例如风机)的过载保护，因往其起动时问内继电器会动作，影响电动机的正常使用，应改用其它起动方式。
B.使用时应将电热继的额定电流值调整剑与被保护电动机的满载额定电流相一致。调整时按电动机的额定电流近似地确定热继电器电流调节旋钮(或拨杆)的指示位置。并在使用中予以验证，即能保证电机的正常起动。又能在电机过载时使继电器动作．从而达到保护电动机的日的。
(3)维护
热继电器的盖板，除维修外一般不允计拆开。调节螺钉也不得任意旋动，以防热继电器的动作特性改变。
3．主要产品的常见故障和解决办法置
时间继电器常见故障及原因
故障现象1：通电后无反应
故障原因
1、变压器损坏
2、使用不当造成产品损坏
3，插座接触不良。
故障现象2：整定误差超标
故障原因
1、工作电源频率水埘(以电源频率做信号源的产品)
故障现象3：不显示
故障原因
1、发光管损坏
2，数码管显示控制电路部分出现故障
故障现象4：显示异常
故障原因
1，清零、暂停引线过长
2、抗十扰线路出现故障
3、清零、暂停引线未使用屏蔽线(有较高干扰源)
4、数码管损坏
故障现象5
延时到不转换
故障原因
1、电源电压过低
2、执行元件出现故障。
热继电器常见故障及原因
故障现象1：电动机烧坏，热继电器不动作
1．热继电器的整定电流设置过大
2．热继电器的热元件脱焊或烧断
3．动作机械卡住
4．上导板脱出
处理方法
1．按电动机的额定工作电流来调节整定电流值
2．退出运行．送专业生产厂家修理
3．退出运行，送专业生产厂家家修理
4．重新投入．并作灵活性榆查
故障现象2：热继电器动作太快
故障原因
1，辖定电流设置偏小
2．也动机起动时间过K
3．连接导线截面太小
4．强烈的冲击振动
5．可逆运转及密接通断
处理方法
1. 合理设置整定电流值，如热继电器的整定电流范围未包含所需要整定值，则更换热继电器规格
2．改选用其它脱扣器等级的热继电器
3．改用上表规定的截面的边接导线
4．采取放振措施
5．改用其他保护方式
故障现象3：动作不稳定
故障原因：
1. 接线螺钉未拧紧
2. 电源电压波动太大，配电电压质量差。
处理方法
1. 拧紧接线螺钉
2. 加装电力稳压器，改善电源电压质量
故障现象4：热元件烧断
故障原因：负载侧短路
处理方法：根据与SCPD协调配合要求在热继电器电源侧加装短路保护电器
故障现象5：主电路不通电
故障原因：1. 接头螺钉未拧紧
2.热元件烧毁
处理方法
1. 拧紧接线螺钉
2. 更换热继电器
故障现象6：辅助电路不通电
故障原因
1.触头表面有油污
2.辅助电路额定工作电压太低
处理方法：
1. 清除触头表面油污
2. 辅助电路额定工作电压提高
