1．1额定电流计算

产晶选型中用到的计算公式：

    在我国三相动力设备额定电压为380v，单相电压为220V，在电工的经验算法中三相

动力设备，每KW功率电流是2.2A，单相设备每KW是4．5A。

    负载的额定电流必须等于或小于开关的额定电流，一般情况下小于开关的额定电流，考

虑到留有一定的裕度．一般选开关的额定电流比实际负载电流大20％左右，不要选得太大，

必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用，由于线

路的粗细及长短关系，负载端的短路电流达不到瞬时脱扣器的整定动作值。从而使短路保护

失效。

1．2天正断路器瞬时脱扣器的型式

常见的瞬时脱扣器的型式有B、C、D型，其使用范围：

    B型：脱扣器电流3In～5In，(表示的意思是：当瞬时电流为3倍的额定电流，使用此类

脱扣器的产品在／>0．1 s时间内应不动作，而在5 I n时，在<0．1 s内必须百分之百动作，有

可能整定的瞬时动作电流3 1旷5 In之间，但前提是保证3 I n时必须百分之百不误动作，此

整定在3 In-5 I n之间的电流，如用5 l n的测试电流当然会百分之百动作。)是标准特性，用

于住宅建筑和专用建筑的插座同路，在实际生产中此类产品销售不多，如有需要须定做，一

般没有库存。

    C型：脱扣器电流51nMOIn，优先用于接通大电流的电气设备，如灯和电动机．特别适

用于家用场所。

    D型：脱扣器电流101n～20In，适用于产生脉冲的电气设备，如变压器，电焊机，电磁

阀、电容器、动力保护。

    顺便提下A型脱扣器，由于用量极少以至标准中也未将其列入。A型：特别适用于测

量回路中的互感器保护，具有特长导线同路保护和有限的半导体保护，它的过载保护特性与

B、C、D一样按上表规定，而短路保护则为2In～3In，A型用户极少，这里只作常识性介

绍，知道有这么一同事。

1．3天正断路器其他需求

小型断路器的保护特性包括：过载长延时、短路瞬动保护，如是小型漏电断路器还有漏电保

护功能，根据客户的要求还增加过压保护功能等。

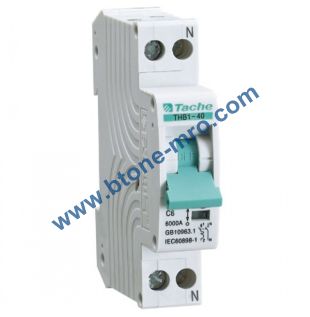

2．小型断路器(漏电)安装使用知识

    断路器的正常使用条件和安装条件如下：

    大气条件：周围卒气的卜限温度不超过+40℃，下限不低于．5℃，24小时的平均值不超

过+35。C，安装地点的海拔不超过2000m。安装地点的空气湿度在最高温度+40℃不超过50％t

在较低的温度下可以有较高的湿度，最湿月的的平均最大相对湿度为25'C，此时相对温度

不超过90％。

    安装型式：采用标准导轨安装

    安装条件：安装场所的外磁场任何方向均不应超过地磁场的5倍，漏电断路器一般应垂

直安装，手柄向上为电塬接通位置，安装处应无显著冲击和振动，无腐蚀性或爆炸性气体存

在。

    以上是天正断路器正常条件下的使用，但实际上我国有很多地方的的海拔高度不止2000m，大于

2000m特别是高原地区如何选Hj漏电断路器或断路器?

    首先必须清楚高原地区的特征：气压、温度、湿度随海拔的升高而降低，太阳的辐射随

海拔的升高而升高，因此高原地区使用断路器必须注意以下三方面的影响：

    必须提高产品的绝缘电阻和工频耐用压水平。

    由于散热条件差，热动过载脱扣器要早动作，应作工作间距的调整。

    由于高原地区空气稀薄，熄灭电弧有一定困难，分断能力有所下降，故应降容使用或采

用更高一级的短路分断能力级别的断路器。

    在实际选用断路器时，参照上面几点考虑选取合适的断路器。

    (1)安装使用前应仔细阅读说明书，按说明书标准配线：

    (2)严禁湿手操作断路器．否则可能发生触电事故；

    (3)安装时接线螺丝应拧紧，导线不易松动或拔出，安装完成后应扒拉试验接线的松

紧；

    (4)必须采用标准轨道安装，不允许悬空安装，不允许室外裸露安装·室外安装应采

用防水配电箱安装：

    (5)漏电断路器应每月进行试验按钮试验；

    (6)不应带电操作，以防触电，断路器中的N级必须接零线：

    (7)不可用火线(相线)对零线(中性线)或地线、火线碰火线的方式来试验产品性

能：

    (8)不允许随便拆分断路器或调节断路器：

    (9)断路器出现跳闸时应查明原因，排除故障后方可合闸。

3．天正断路器小型断路器(漏电)常见故障及分析处理

    (1)短路不动作

    分析：选型过大、配线不够

    处理：更换合适规格或更换线路

(2)漏电不动作

分析：接线错误，零地线兼用，漏电电流不够、配线不够，产品损坏

处理：按说明书改接线路，选用合适规格型号产品、更换线路，更换产品

(3)误动作

分析：安装接线错误，漏电电流和导线对地电容电流导致，谐波或其他电磁干扰

处理：按说明书检查改接接线，选用漏电电流较大产品，增加电抗器等排除干扰

(4)合不上

分析：输出端漏电或短路、产品损坏

处理：检查输出端，排除故障，更换产品。
