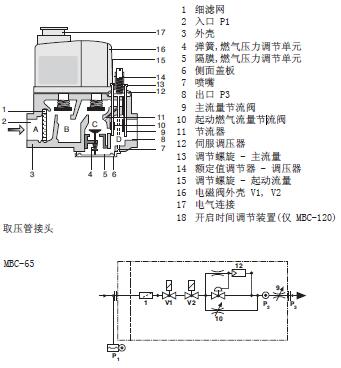

DUNGS冬斯GasMultiBloc功能：
燃气流
1. 阀门 V1 和 V2 闭合,腔室 A 直至阀门 V1 的底座之间处于输入压力之下。
2. 最低压力监测器(选购项)通过气孔与腔室 A 相连。
当输入压力超过压力监测器上所设定的额定值时,就会接通自动燃气炉控制装置。
3. 在燃气自动燃烧控制装置发出开启信号之后,阀门 V1 和 V2 打开,燃气流可自由通过 GasMultiBloc 的腔室 A、B、C 和 D。
DUNGS冬斯GasMultiBloc集尘装置：
集尘装置中的细目滤网 (1) 可对衔铁进行保护。
阀门 V1 和阀门 V2 的工作方式
阀门 V1 和 V2 的衔铁均与阀芯单元相连。
当阀门打开时,衔铁就会对闭合弹簧预加压力。
阀门完全打开,没有任何限制。
DUNGS冬斯GasMultiBloc关闭功能：
当阀门 V1 和 V2 的电磁线圈断电时,压缩弹簧就会在一秒钟之内将阀门关闭。
DUNGS冬斯GasMultiBloc伺服调压器的工作方式：
伺服压力调节单元对供应网络中的压力波动进行补偿。(丙通MRO采购)
通过额定值调节器 (14) 来设置输出压力。 伺服调压器通过喷嘴 (7) 来控制压力调节单元(5)。
通过阻尼式压力上升来实现“慢速开启”功能。
MBC-65 的开启时间无法调节。
MBC-120 可在工作压力较大的情况下调整开启特性。
DUNGS冬斯GasMultiBloc起动流量调节装置：
起动流量节流阀 (10) 的调节螺旋(15) 在出厂时已关闭。
打开节流阀即可将起动流量调整为主流量的大约 80 %。
DUNGS冬斯GasMultiBloc主流量调节装置：
主流量节流阀 (9) 的调节螺旋 (13)在出厂时已完全打开。 伺服调压器使主流量节流阀前端的输出压力保持恒定。 通过调节输出压力与主流量节流阀 (9) 来确定燃烧器压力。
DUNGS冬斯GasMultiBloc燃气压力监测器：
燃气压力监测器对入口端的燃气压力进行监测,燃气压力监测器已预先调节好。
