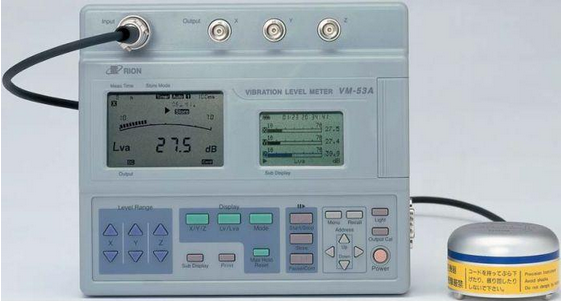

理音(RION)测振仪原理及主要特点说明|MRO采购

2016-08-26

浏览次数:191

理音(RION)测振仪原理:测振仪也叫测震表振动分析仪或者测震笔,是利用石英晶体和人工极化陶瓷(PZT)的压电效应设计而成。当石英晶体或人工极化陶瓷受到机械应力作用时,其表面就产生电荷。采用压电式加速度传感器,把振动信号转换成电信号,通过对输入信号的处理分析,显示出振动的加速度、速度、位移值,并可用打印机打印出相应的测量值。本仪器的技术性能符合国际标准ISO2954及中国国国家标准GB/T13824中,对于振动烈度测量仪中,正弦激励法振动标准的要求。它广泛地被应用于机械制造、电力、冶车辆等领域。

理音(RION)测振仪主要特点:振动测试是实现设备状态与故障诊断的重要手段,手持式测振仪的使用提高了生产安全、生产质量和生产效率。因此对手持式测振仪的研究有着重要意义和实用价值。本文分析了振动测试仪发展及国内外振动测试系统的发展状况,针对测振仪存在系统功能单一,或者价格昂贵等局限性,结合单





片机的应用着重研制精度高、体积小、功能强、抗干扰强、成本低的手持式测振仪。主要进行了以下几个方面的工作:1.根据手持测振仪的总体设计方案,给出了电路方框图并利用Protel99SE软件Layout PCB具体电路,并对电路重要参数进行了分析计算。在硬件和软件两方面都采取了各种抗干扰措施,保证了测量的精度,提高了仪器的可靠性。2.全面了解振动测振系统,在现有压电式加速度传感器、电荷放大器测振系统的基础上,设计了手持式内置微型双电荷放大器和频率补偿电路的一体化手持测振仪。3.在数据处理中采用ZOOMFFT算法,提高了测量的精度;采用了嵌入式系统的原理创建数据文件存储系统,提高读取速度,节省了单片机RAM的空间;通讯采用USB接口,极大提高了数据传输的速度,并为二次开发提供了良好的基础。1、测振仪设计先进,具有功耗低、性能可靠、造型美观、使用携带极为方便的特点。2、按国标制造,测量值与国际振动烈度标准(ISO2372)比对可直接判断设备运行状态。3、高可靠性的环形剪切加速度传感器,性能远远优于压缩式传感器。4、具有高低频分档功能,在振动测量时,便于识别设备故障类型。5、备有信号输入功能,配接温度传感器,即可测量温度。6、备有信号输出功能,选配专用耳机,兼具设备听诊器功能;配接示波器、可用来监测、记录振动信息。7、按振动传感器与主机的连接方式分为一体式和分体式供您选择。8、适用于各类机械的振动、温度测量。

广州市丙通电子元件有限公司(BTONE-MRO)代理经销理音(RION)测振仪,欢迎垂询!
