ABB转换开关简单介绍及作用|MRO采购

2016-07-20

浏览次数:222

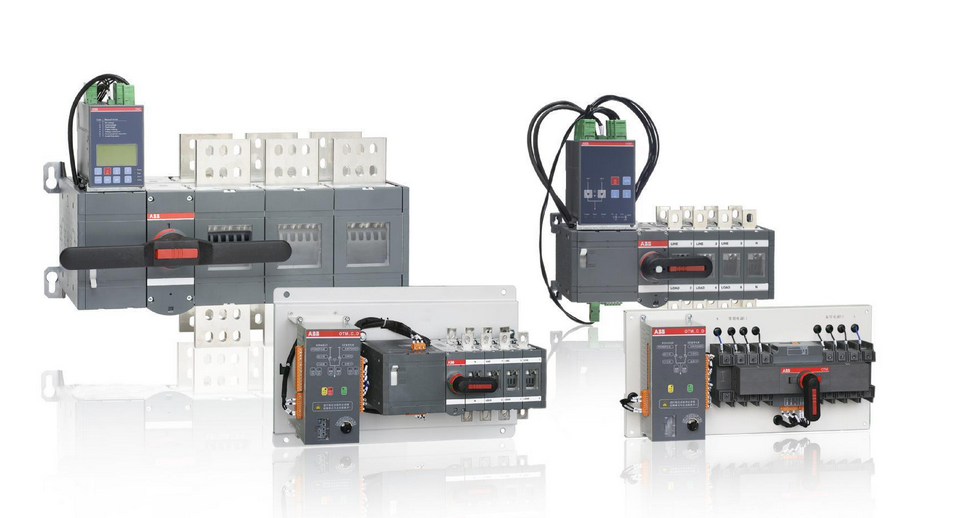

ABB转换开关又称组合开关,与刀开关的操作不同,它是左右旋转的平面操作。转换开关具有多触点、多位置、体积小、性能可靠、操作方便、安装灵活等优点,多用于机床电气控制线路中电源的引入开关,起着隔离电源作用,还可作为直接控制小容量异步电动机不频繁起动和停止的控制开关。转换开关同样也有单极、双极和三极。

ABB转换开关可以按线路的要求组成不同接法的开关,以适应不同电路的要求。在控制和测量系统中,采用转换开关可进行电路的转换。例如电工设备供电电源的倒换,电动机的正反转倒换,测量回路中电压、电流的换相等等。用转换开关代替刀开关使用,不仅可使控制回路或测量回路简化,并能避免操作上的差错,还能够减少使用元件的数量。转换开关的接触系统是由数个装嵌在绝缘壳体内的静触头座和可动支架中的动触头构成。动触头是双断点对接式的触桥,在附有手柄的转轴上,随转轴旋至不同位置使电路接通或断开。定位机构采用滚轮卡棘轮结构,配置不同的限位件,可获得不同档位的开关。转换开关由多层绝缘壳体组装而成,可立体布置,减小了安装面积,结构简单、紧凑,操作安全可靠。转换开关是刀开关的一种发展,其区别是刀开关操作时上下平面动作,转换开关则是左右旋转平面动作,并且可制成多触头、多档位的开关。





ABB万能转换开关(文字符号SA)的作用:是用于不频繁接通与断开的电路,实现换接电源和负载,是一种多档式、控制多回路的主令电器。

转换开关由转轴、凸轮、触点座、定位机构、螺杠和手柄等组成。当将手柄转动到不同的档位时,转轴带着凸轮随之转动,使一些触头接通,另一些触头断开。它具有寿命长,使用可靠、结构简单等优点,适用于交流50Hz、380V,直流220V及以下的电源引入,5KW以下小容量电动机的直接启动,电动机的正、反转控制及照明控制的电路中,但每小时的转换次数不宜超过15~20次。

广州市丙通电子元件有限公司(BTONE-MRO)代理经销ABB电子元器件,欢迎垂询!
