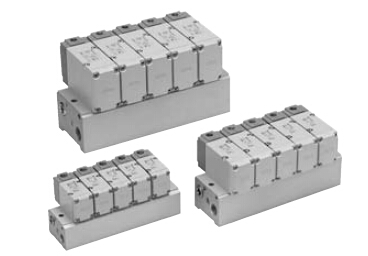

SMC 3通电磁阀VP系列注意事项|MRO采购

2015-01-04

浏览次数:200

SMC 3通电磁阀VP系列关于手动操作:

不论电磁阀的电气信号,进行主阀切换时进行操作。一进行手动操作,被连接的装置便动作,要充分确认没有危险后再进行。

■非锁定推压式

用小型螺丝刀等将手动压到底。一离开,手动便复位。

■推压回转锁定式(螺丝刀操作型)

用小型一字形螺丝刀,将手动压到底,顺时针回转90°,手动便锁住。

解除时,逆时针回转。

■推压回转锁定式(手操作型)

压下后,按箭头方向回转。若不回转,则与非锁定推压型相同的使用方法。



SMC,SMC电磁阀,SMC 3通电磁阀



SMC 3通电磁阀VP系列L型/M型插座式的使用方法:

1.插头的装卸

·安装插头的场合,用手指夹住闩和插头本体笔直地插入插针上,闩爪压入罩的凹沟内便锁住。

·拔插头的场合,用拇指压下闩,将爪从凹沟内笔直地拔出。



2.导线和导线插头的压着

配备带导线的场合不需要。

导线的前端3.2~3.7mm去皮,将心线的前端插入导线插头用压着工具压着。这时,注意心线压着部上,带皮导线不要进入。

(压着工具向本公司询问。)



3.带导线插头的装卸

·安装的场合

把导线插头插入插头方孔(有+、-指示)内,一推入,钩子自动开启便锁住。然后,轻轻拉一下导线,确认已被锁住。

·拔出的场合

将导线插头从插头内拔出时,导线插头的钩子用细棒(约1mm)将其压入后,导线便可拔出。

还有,导线插头照原样想再使用的场合,将钩子往外侧扩一扩即可。



更多关于SMC产品详情,可咨询丙通MRO采购在线客服。
