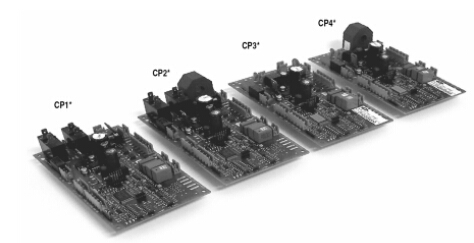

卡乐Carel OEM加湿器的CP控制板技术参数：
电源：24 Vac, -15/+10 %, 50/60Hz
能耗：9 VA (不包括电磁阀) - 35VA max (包括电磁阀)
运行条件：0- 60 ℃; <90% r.H. 无凝露
储存条件：-10 -70℃； <90 %r.H. 无凝露
环境污染等级：正常等级
卡乐Carel OEM加湿器的CP控制板开关量输出(继电器： 微型中断类型：1C 级别)：
-电极电源CP1*和CP2* ：2 个继电器SPST 250Vac 20A 电阻(12A 感抗cos =0.4)
触点切换次数最小值100000
-电极电源CP3*和CP4* ：1 个继电器SPST 250Vac 5A (2A 感抗) 触点切换次数最小值100000
- cumulative 累积报警继电器: 1 个继电器SPST, 250 Vac 5 A (2 A)。
卡乐Carel OEM加湿器的CP控制板开关量输入：
- AB-AB (远程 ON/OFF 启动开关):外置电压无源触点
ON= 关闭触点 (Rmax 关闭触点的最大电阻= 50 Imax 通过触点最大电流= 10 mA)
OF= 打开触点 (Vmax 打开触点间的最大电压= 32 Vdc)
- VR-SET (湿度调节器): 外部无源干触点用于蒸汽生产的ON/OFF 控制
另一选择是使用SET-GND (参看下面的 模拟量输入)
开始生产蒸汽= 闭合触点 (Rmax 关闭触点的最大电阻= 50 Imax 通过触点最大电流= 10 mA)
停止生产蒸汽= 打开触点 (Vmax 打开触点间的最大电压= 10 Vdc)
- 手动排水: 2 个外置补充无源干触点:
ON-GND: 闭合= 控制有效(drainage OFF), Rmax 关闭触点的最大电阻= 50 Imax 通过触点最大电流= 5 mA
打开=控制无效 (drainage ON), Vmax 打开触点间的最大电压= 5Vdc
DR-GND: 闭合= drainage ON (控制无效), Rmax 关闭触点的最大电阻= 1 Imax 通过触点最大电流= 0.5 mA
打开= drainage OFF (控制有效), Vmax 打开触点间的最大电压= 24Vdc
卡乐Carel OEM加湿器的CP控制板模拟量输入:
- SET-GND (蒸汽产量信号来自外部调节器:输入电阻抗15k ): 0/10V (默认值), 2 to 10V, 0 to 1V。
另一选择是使用 VR-SET (参看上面 开关输入)。
