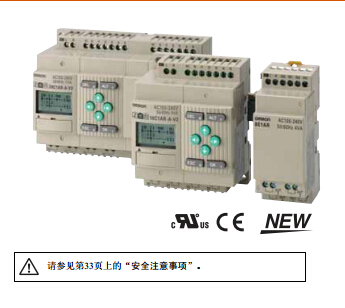

OMRON欧姆龙可编程继电器ZEN V2单元的安全注意事项

● 电路设计

• 所有接口连接器和电池连接器都是带电部件。 它们可能不会直接连接到安全特低电压电路(SELV)或可触及导电部件。编程单元和个人电脑仅使用欧姆龙制造的连接电缆ZEN-CIF01（可选附件）。ZEN-CIF01提供个人电脑和ZEN之间的安全 （增强） 绝缘。广州欧姆龙代理--丙通MRO采购

• 除了在 ZEN 控制电路中所提供的电路外， 还提供禁止停止电路、 外部联锁电路、 限制电路和其他安全电路， 以确保ZEN故障或发生其他外部因素时整个系统的安全性。

• 如果 ZEN 在自诊断期间发生错误， 操作将停止， 所有输出将关闭。 针对此类问题， 必须提供外部安全措施来确保整个系统的安全性。

• 由于内部电路中出错 （例如， 输出中继器熔化或灼烧， 或者输出晶体管毁坏， ZEN的输出可能保持为ON或OFF。 针对此类问题， 必须提供外部安全措施来确保整个系统的安全性。

• 用户必须采取自动防故障措施， 以确保在信号线断开或瞬时电源中断时整个系统的安全。

• 输出中继器耐久性很大程度上受切换条件影响。 确认实际操作条件下系统的运行， 设置切换频率以确保提供精确的性能。 如果性能衰退后使用中继器， ZEN中可能发生绝缘故障。

● 连接扩展I/O单元

• 从同一电源向CPU单元和扩展I/O单元供电， 并同时进行开关。

• 当使用 DC 输入的扩展 I/O 单元连接到使用 AC 电源的 CPU 单元时， 电源间的噪声抗扰性为1kv(IEC 61000-4-4)。

• 使用AC输入的扩展I/O单元(ZEN-8E1AR)不能连接到使用DC电源的CPU单元。

● 系统启动和程序变更

• 在单元上实际运行程序之前， 检查用户程序以正确执行。

• 测试任何系统中的操作之前， 断开系统的输出线路， 系统中操作错误可能导致伤害或设备损坏。

• 尝试任何以下操作之前， 确认安全性。

• 更改操作模式 (RUN/STOP)。

• 使用按钮开关。

• 更改位状态或参数设置。

• 打开电源之前再次检查所有布线。

• 请参见周期时间计算方法并确认周期时间的增加不会影响操作。 如果周期时间太长， 可能无法精确读取输入信号。 在通信型CPU单元的RUN模式下写入设定值时， 周期时间的增加将特别明显(ZEN-10C4@R-@-V2)。

● 安装和接线

• 操作期间不允许ZEN掉落。

• 确保DIN导轨安装杆、 盒式存储器、 电池单元、 电缆连接器和其他带锁定设备的项目能够正确锁定就位。 不当锁定将导致误动作。

• 对于表面安装， 按以下扭矩拧紧安装螺钉。

CPU单元 ： 1.03N·m以下。扩展I/O单元 ： 0.46N·m以下。

• 使用横截面0.2～2.5mm2（相当于AWG24～AWG14）的电线进行接线， 拨出线芯长度6.5mm。

● 处理

• ZEN的使用环境为IEC60664-1中指定的 “污染度2级” 和 “过电压等级II”。

• 始终在额定环境温度和湿度下使用 ZEN。 额定环境温度为 0 ～55°C （针对LED型CPU单元为−25～55°C）。如果在热源附近 （例如电源） 使用ZEN， ZEN的内部温度可能增加， 从而降低ZEN的耐久性。

• 在触摸任何单元之前， 必须通过接触接地金属板释放身体的静电。

• 接触有机溶剂时 （例如笨或涂料稀释剂）、 强碱或强酸性物质时， 单元外侧将受损。 千万不要让此类物质接触单元。

• 不要应用超出额定值的电压。 可能损坏内部元素。

• 输出元素的破坏可能导致短路或线路中断。 不要使用超出额定输出电路的负载。

● 维护

替换CPU单元时， 转移到新单元并在再次启动操作前确认时钟数据、 内部保持位、 保持定时器和计数器的所有设置。

● 传输和保存

• 传输 ZEN 时使用特殊的包装盒， 运输期间不要让其遭受过度撞击或振动或者坠落。

• 在额定范围保存ZEN。 在−10°C或更低温度保存ZEN时，启动电源前允许其在室温保存至少3小时。

OMRON欧姆龙可编程继电器ZEN V2单元的使用注意事项

● 安装环境

• 不要在以下位置安装ZEN。

• 温度剧烈变化的位置

• 易于冷凝的高湿度环境

• 灰尘或尘土过多的环境

• 遭遇腐蚀性气体的环境

• 阳光直射处

• 不要在较振动或震荡处安装ZEN。 在此等位置过度使用可能导致损害。

• 在易受静电的环境 （例如， 接近发泡、 粉末或流质）， 让ZEN尽量远离静电源。

• ZEN既不防水也不防油。 不要在有水或油的环境中使用。

• 在容许的电源电压范围内使用ZEN。 在电源供应较差的环境下（例如， 电压波动较大） 使用时要特别注意。

• 不要在过于嘈杂的位置安装ZEN， 可能导致ZEN故障。

• 在以下位置安装系统时要采取相应和充足的对策 ：

• 电磁较强处

• 可能遭受辐射的环境

● 电源

• 尝试以下任一操作前始终关闭ZEN电源。

• 拆散 ZEN

• 连接或断开任何电缆或接线

• 连接或移除盒式存储器

• 连接或移除电池单元

• 电源中断2天或以上(25°C)时， 内部电容将放电， 内部位状态和PV区内容将丢失或损坏， 日期和时间将复位。 在电源中断时间延长时重新启动操作时，请事先检查系统以确认没有发生错误。

● 处理

• 仅在确认方向或极性正确时连接连接器。

• 如果灰尘或污物进入ZEN时， 将发生故障。 在不使用连接器的时候， 一定要将连接器罩盖部连接到电脑连接器。

• 如果没有安装电池单元， 不要将CPU单元左侧的标签移除。

● 其他

• ZEN 中梯形图程序的执行不同于其他 PLC。

• 处理ZEN时， 遵守当地的所有法律和法规。

• 电池单元（ZEN-BAT01，另售）包含锂电池。处理锂电池时，遵守您地区所有适用的法律要求。
