ABB DCS500晶闸管功率变流器主回路连接时的相序/ 测量隔离
对连接到进线端子 U1, V1 和 W1 的电源线没有特殊相序要求!
电子部分和功率部分的相序不一定要一致!
为了绝缘和防止对地环流, 如果使用示波器时, 应当使用隔离变压器。
ABB DCS500晶闸管功率变流器防止意外运行状态 / 关断传动
注意! 在 DIN 57100 -727 / VDE 0100 - 727 陈述的那样 (防止意外运行状态),通过数字输入口DIx 关断传动, 作为避免意外运行状态的唯一措施或者在危险情况下关断传动, 不是足够安全的。

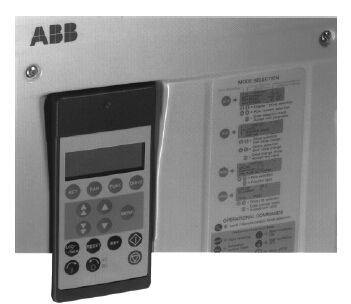

ABB DCS500晶闸管功率变流器启动指导的应用范围
启动指导仅适用于 (缺省值) 设置, 并按参考连接 图1 或 2 对模块配线 ((参见 DCS 500或DCP 500 系统描述)。在这两种不同 的回路中, 数字输入口 DI5, DI7 和 DI8 均可以使用。它们会象以下所述动作。
ABB DCS500晶闸管功率变流器数字输入口 DI5， DI7 和 DI8 的使用方法
• 数字口 DI5; 定为急停功能。
• 运行时, DI5 必须设置为“1”。如果设置为“0”, 报警信号 A102 将会出现。
传动将会根据参数 917 设置的功能作出反应 (按照斜坡、转矩/电流限幅, 调节器封锁和自由停车方式关机)。斜坡功能完成之后 (速度反馈低于nmin), 通过控制主回路接触器, 使输出复位。之后, 急停输入应重新设置为“1” 报警信息ON/OFF 输入同 样 被设置为“0”。之后, 传动能够重新起动。
• 数字口 DI7; 定为起动/停止(ON/OFF)功能。
供连接传动与进线回路, DI7 必须设置为逻辑“1”。如果没有故障, 用于控制电枢回路和磁场回路的接触器合闸的数字输出口被激活。如果 DI7 设置为“0”, 内部的控制器停止工作, 通过延时数字输出口复位。
只有当连线是按接线图2 设置时, 通过参数915 设置的功能才会有效。(输入DI7 和DI8 用于分断接触器)。
