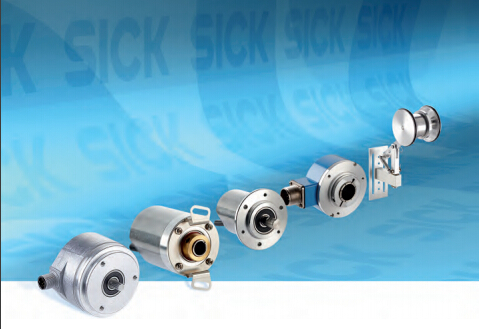

SICK西克DGS34/DGS35增量型编码器的产品描述：

适用于恶劣环境的大型空心轴编码器。DGS34/35高分辨率空心轴增量型编码器外形坚固，孔径可达1-1/8 in (30 mm) ，可直接安装在电机轴上，适用于重载应用。丙通MRO工业品超市编辑。

SICK西克DGS34/DGS35增量型编码器的概述：

• 直径为3.5"

• 每圈脉冲数120 ... 1638

• 电气接口：TTL/RS-422、HTL/推挽式以及NPN开路集电极

• IP 66防护等级

• 盲孔空心轴的轴径可达30 mm (1–1/8")

• 可通过出线口或10针MIL插头连接电缆

客户获益

• 高频率响应，可避免降低硬件运行速度

• 空心轴设计，可避免使用联轴器和安装支架

• 提供适用于多数交流感应电机的防转动支架

SICK西克DGS34/DGS35增量型编码器的电气接口参数

4.5 ... 5.5 V，TTL/RS422，3487，180°零脉冲宽度

8 ... 24 V，TTL/RS422，3487，180°零脉冲宽度

8 ... 24 V，HTL/推挽式，7272，180°零脉冲宽度

8 ... 24 V，开路集电极，7273，180°零脉冲宽度

4.5 ... 5.5 V，TTL/RS422，3487，90°零脉冲宽度（仅限10000和16384的脉冲）

8 ... 24 V，TTL/RS422，3487，90°零脉冲宽度（仅限10000和16384的脉冲）

8 ... 24 V，HTL/推挽式，7272，90°零脉冲宽度（仅限10000和16384的脉冲）

8 ... 24 V，开路集电极，7273，90°零脉冲宽度（仅限10000和16384的脉冲）

弹性夹头

简述 轴径 型号 订货号

适用于T1型定子联轴器 7/8" SPZ-7E8-DD35-AD 7102158

适用于30 mm定子联轴器

24 mm SPZ-024-MD35-AD 7130587

25 mm SPZ-025-MD35-AD 7130588

适用于T1型定子联轴器

18 mm SPZ-018-DD35-AD 7130585

20 mm SPZ-020-DD35-AD 7130529

22 mm SPZ-022-DD35-AD 7130586

插头和电缆

简述 电缆长度 型号 订货号

10针MS3105直头电缆母插头 – DOS-MS10-G 7102129

10针MS3105直头电缆母插头，适用于尺寸为4 x 2 x 0.25 + 2 x 0.5 + 1 x 0.14 mm2的10针屏蔽电缆，电缆直径为7.5 mm

1.5 m DOL-MS10-G1M5MA2 7102130

3.0 m DOL-MS10-G03MMA2 7102131

5.0 m DOL-MS10-G05MMA2 7102132

10.0 m DOL-MS10-G10MMA2 7102133

20.0 m DOL-MS10-G20MMA2 7102134

30.0 m DOL-MS10-G30MMA2 7102135

屏蔽数据电缆，尺寸4 x 2 x 0.15 mm2，直径5.6 mm – LTG-2308-MWENC 6027529

屏蔽数据电缆，尺寸4 x 2 x 0.25 mm

2+ 2 x 0.5 mm

2+ 1 x 0.14 mm2，直径7.5 mm– LTG-2411-MW 6027530

屏蔽数据电缆，尺寸4 x 2 x 0.25 mm

2+ 2 x 0.5 mm

2+ 2 x 0.14 mm2，可用作牵引链，直径7.8 mm– LTG-2512-MW 6027531
