SICK施克DBS50增量型编码器概述及机械性能参数

2014-07-18

浏览次数:1059

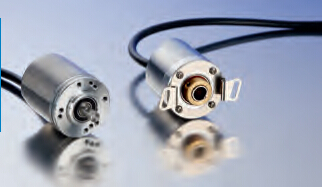

SICK施克DBS50增量型编码器产品描述:

  SICK施克DBS50E型EASIMA®旋风增量型编码器是一款出众的产品,拥有高机械安装灵活性、出色的技术特征以及多种可选版本。该款产品包括50 mm直径的夹紧法兰实心轴型产品。DBS50 E的外壳直径仅为37 mm,外形尺寸紧凑,可以大大节约宝贵的空间。夹紧法兰实心轴提供两种可选的安装孔形式和1个适用于安装伺服夹子的伺服夹槽。所有型号产品均结构紧凑,并含有1个万用电缆出线,可以方便轴向或径向布线。DBS50E增量型编码器与DDS50E增量型编码器完全兼容。



SICK,施克SICK,DBS50编码器



SICK施克DBS50增量型编码器概述

•使用万向出线的电缆连接

•夹紧法兰实心轴型提供8 mm实心轴

•夹紧法兰实心轴型提供两种安装孔和一个伺服夹槽

•结构紧凑,外壳直径仅37 mm,法兰直径仅50 mm

•电气接口:TTL/RS-422、HTL/推挽式以及NPN开路集电极

•可选PPR(每圈脉冲数)范围:100至2500

•工作温度范围: –20 °C …+85 °C

•IP防护等级: IP 65





SICK施克DBS50增量型编码器客户获益

•通用出线的设计适用于狭窄的安装空间,可灵活地布置电缆

•夹紧法兰配备多种安装孔,无需调整应用即可轻松更换设备

•夹紧法兰配备伺服夹槽,可配合伺服夹子安装

•高度灵活的机械接口配以齐全的附件,使其适用于多种不同场合的应用

•外形紧凑,外壳直径小,可节约宝贵的安装空间

•与上一代DDS50系列编码器完全兼容,使得替代安装非常方便



SICK施克DBS50增量型编码器性能参数

每圈脉冲数 100 ...2,500

测量脉冲宽度偏差 ±18°/每圈脉冲数

误差阈值 ±54°/每圈脉冲数

测量脉冲宽度 90° 电角度/每圈脉冲数

开机初始化时间 < 3 ms



SICK施克DBS50增量型编码器机械参数

机械接口:夹紧法兰实心轴

轴径:8 mm x 15.5 mm

质量 :180 g(包含1.5 m连接电缆)

启动转矩 :0.9 Ncm (+20 °C)

工作转矩 :0.6 Ncm (+20 °C)

允许径向/轴向轴负载 :30 N(径向)50 N(轴向)

工作转速: 6,000 min–11)

最大工作转速 :8,000 min–12)

转子转动惯量: 6.5 gcm²

最大角加速度 ≤ 500,000 rad/s²



更多关于SICK施克产品详情,可咨询丙通MRO在线客服。
