EASIMA®旋风：多用途增量型编码器的产品描述

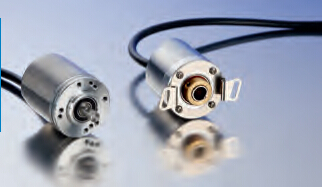

SICK西克DBS36E型EASIMA® 旋风增量型编码器是一款出众的产品，拥有高机械安装灵活性、出色的技术特征以及多种可选版本。该款产品包括8 mm孔径的盲孔空心轴型以及6 mm轴径的夹紧法兰实心轴型两种类型。其中，夹紧法兰实心轴型提供3套安装孔形式可选以及1个用于安装伺服夹子的伺服夹槽；盲孔空心轴型含有1个通用定子联轴器，可以用于各种常用安装孔形式。所有型号产品均结构紧凑，并含有1个万用电缆出线，可以方便轴向或径向布线。SICK西克DBS36增量型编码器与SICK西克DDS36增量型编码器完全兼容。丙通MRO工业品超市编写。
概述
• 使用万向出线的电缆连接
• 提供盲孔空心轴型和夹紧法兰实心轴型
• 夹紧法兰实心轴型提供三种安装孔和一个伺服夹槽
• 盲孔空心轴型配备通用定子联轴器
• 结构紧凑，直径仅为37 mm
• 电气接口：TTL/RS-422、HTL/推挽式以及NPN开路集电极
• 可选PPR（每圈脉冲数）范围：100至2500
• 温度范围：–20 °C... +85 °C
• IP 65防护等级
客户获益
• 通用出线的设计适用于狭窄的安装空间，可灵活地布置电缆
• 夹紧法兰配备多套安装孔，无论全新安装还是替代安装均十分便利
• 夹紧法兰配备伺服夹槽，可配合伺服夹子安装
• 通用定子联轴器DBS36E使得替代安装即为方便，无需改变原有安装方式
• 高度灵活的机械接口配以齐全的附件，使其适用于多种不同场合的应用
• 与上一代DDS36系列编码器完全兼容，使得替代安装非常方便
性能参数
每圈脉冲数 100 ... 2,500
测量脉冲宽度偏差 ±18°/每圈脉冲数
误差阈值 ±54°/每圈脉冲数
测量脉冲宽度 90° 电角度/每圈脉冲数
开机初始化时间 < 3 ms
机械参数
机械接口 夹紧法兰实心轴；盲孔空心轴
轴径 6 mm x 12 mm（实心轴）；8 mm（盲孔空心轴）
质量 150 g（包含1.5 m连接电缆）
启动转矩 0.5 Ncm (+20 °C)
工作转矩 0.4 Ncm (+20 °C)
允许静态/动态轴向轴位移 ±0.5 mm, ±0.2 mm
允许静态/动态径向轴位移 ±0.3 mm, ±0.1 mm
允许径向/轴向轴负载 40 N（径向）（实心轴）；20 N（轴向）（实心轴）
工作转速 6,000 /min,
最大工作转速 8,000 min
转子转动惯量 6 gcm²（实心轴）；8 gcm²（盲孔空心轴）
轴承使用寿命 2 x 10 9圈
最大角加速度 ≤ 500,000 rad/s²
