ABB VSC真空接触器根据条件确认设备的运行状况

2014-07-04

浏览次数:935

ABB VSC真空接触器根据以下条件确认设备的运行状况:



一、ABB VSC真空接触器额定电压 Un:

该值必须大于等于设备的工作电压。保证电网的绝缘水平高于熔断器引起的操作过电压。ABB所使用的熔断器产生的操作过电压远低于IEC 60282-1 标准的规定的限值。



二、ABB VSC真空接触器额定电流 In:

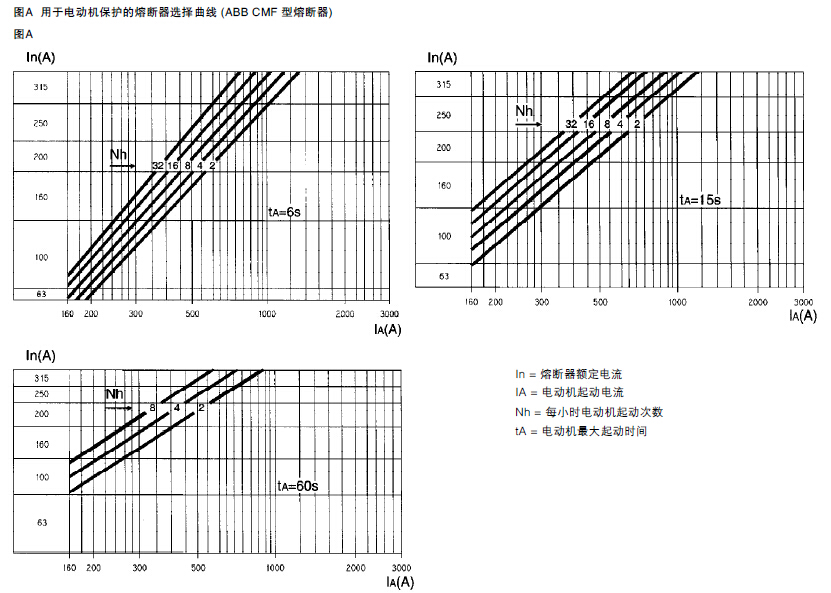

额定电流的选择参照图A所示的曲线。它表示的工况是,除了在每小时瞬间连续发生的前两次起动外,电动机的起动有相当均匀的时间间隔。

每一个图表代表不同的起动时间:分别为 6 秒-15 秒-60 秒。

如果连续起动的频率很高时,就必须保证起动电流不高于If×K的值,If是对应电动机起动时熔断器的熔断电流,K为修正系数。这时系数 K 可根据额定 电流 In 从表 B 中查到。



三、ABB VSC真空接触器电动机满负荷工作电流:

熔断器额定电流必须等于或大于电动机额定满负荷工作电流的1.33 倍。

也就是说,熔断器的额定电流是在电动机全电压启动时选取的,因此总是大于In 的 1.33 倍。



四、ABB VSC真空接触器短路电流:

图 C 所示的短路限流曲线表明,由于熔断器的限流特性,降低了负载侧承受的短路电流。这意味着可以进一步减小负载侧元器件的尺寸。



带反时限时间继电器与熔断器配合的过载保护范例

电动机特性:

Pn =1000kW

Un = 6kV

起动电流= 5In = 650A

起动时间= 6 秒

每小时动作次数= 16



在图 A 中起动时间为 6 秒的曲线可知,起动电流值为650A,每小时起动 16 次时相交的熔断器电流范围为250A。



ABB,VSC真空接触器



从熔断器熔断时间曲线中可知,250A 熔断器在 6 秒的起动时间时的熔断电流为 1800A。



更多关于ABB产品详情,可咨询丙通MRO在线客服。
