ABB SFG型气体绝缘三工位负荷开关联锁包括：
1) 常规的联锁是每个柜体的标准配置。
2) 钥匙锁为可选择项供客户选择。
联锁的目的是防止错误操作，确保人身安全。即使电缆室的门开着时，联锁也仍起作用。
ABB SFG型气体绝缘三工位负荷开关联锁装置
三工位负荷开关SFG的操作控制由联锁机构的位置决定和定义。

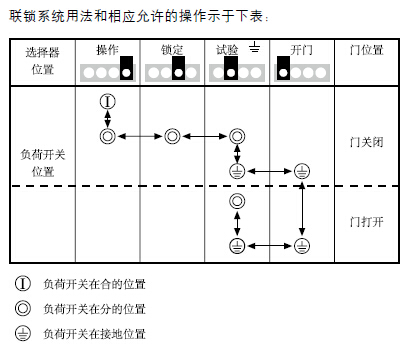

ABB SFG型气体绝缘三工位负荷开关联锁选择器有4种位置。
位置1：操作
仅能分合SFG负荷开关，电缆室门不能打开。
位置2：锁定
不能操作SFG负荷开关，电缆室门不能打开。
位置3：试验
可操作SFG负荷开关至接地位置，电缆室门不能打开。
位置4：开门
SFG负荷开关处于接地位置，无法被进一步操作，仅当SFG处于接地位置且联锁开关选择器处于“开门”位置时，电缆室的门才能打开。
ABB SFG型气体绝缘三工位负荷开关常规联锁
常规联锁取决于联锁选择开关所处的位置。通过使用挂锁此联锁选择开关可锁定在所需的位置上。
使用挂锁可将SFG负荷开关及其相关联的接地开关锁定在打开或关闭位置以防止进一步的操作。
ABB SFG型气体绝缘三工位负荷开关附加联锁
1、在负荷开关上加钥匙锁。电动操作时可以通过微型开关校验此联锁。
2、在负荷开关上加双钥匙锁。电动操作时可通过微型开关校验此联锁。
