SMC电磁阀的选型
根据配套不通的执行元件或应用而选定合适的电磁阀
程序1
根据所需流量及驱动形式，选定电磁阀系列
程序2
选定机能
程序3
选定电气规格
程序4
选定配管形式
程序5
选定配管口径
程序6
选定可选项
程序1 电磁阀系列及型号的选择
VQD 系列-----VQD1000----0.9
（弹性密封）
SY系列 → SY3000 — 4.1
（弹性密封）----- → SY5000 —10.6
→ SY7000 —15.7
→ SY9000 —36.0
VQ系列 → VQ001 — 3.6
（弹性密封）----- → V Q1001 — 6.3
→ VQ2001 — 16.2
→ VQ4001 — 39.6
→ VQ5001 — 79.2
VQ系列 → VQ0000 — 2.7
（间隙密封）----- → VQ1000 — 4.5
→ VQ2000 —14.6
→ VQ4000 — 36.0
→ VQ5000 — 72
SYJ系列 → SYJ3000— 0.9
（弹性密封）----- → SYJ5000 —3.6
→ SYJ7000 —1.0
VQZ系列 → VQZ1001—5.4
（弹性密封）----- → VQZ2002 —10.8
→ VQZ3003 —16.2
VQZ系列 → VQZ1000—2.7
（间隙密封）----- → VQZ2000—8.1
→ VQZ3000—12.6
程序2 选择机能
如何控制气缸的动作，按照下面的控制内容，由表中选出电磁阀的机能。
机能 控制内容
2位置单线圈 断电后，恢复原来位置
2位置单线圈 某一侧供电时，则阀芯切换至该侧的位置，若断电时，能保持断电前的位置。
3位置（中位封闭）双线圈 两侧同时不供电时，供气口被封堵，从气缸口向达气排放。
3位置（中位加压）双线圈 两侧同时不供电时，供气口同时向两个气缸口通气。
|
机能
|
控制内容
|
|
2位置单线圈
|
断电后，恢复原来位置
|
|
2位置单线圈
|
某一侧供电时，则阀芯切换至该侧的位置，若断电时，能保持断电前的位置。
|
|
3位置（中位封闭）双线圈
|
两侧同时不供电时，供气口被封堵，从气缸内的压力便步能排放出来。
|
|
3位置（中位排气）双线圈
|
两侧同时不供电时，供气口被封堵，从气缸口向大气排放。
|
|
3位置（中位加压）双线圈
|
两侧同时不供电时，供气口同时向两个气缸口通气。
|
程序3 电气规格的选择
一）选择使用的电流及电影
|
电流的种类
|
电压
|
|
标准
|
其他
|
|
AC（直流）
|
110V,220V
|
24V,48V,100V,200V,其他
|
|
DC（直流）
|
24V
|
6V,12V,48V,其他
|
二）导线引出方式
从下列表中选择出适当的导线引出方式。由于各系列导线引出方式不同，就同一系列也有多种导线引出方式供选择，故请确认。
一般情况下，小型电磁阀的导线引出方式是直接出线式及L或M形插座式，大型的电磁阀是直接出线式及DIN形插座式。

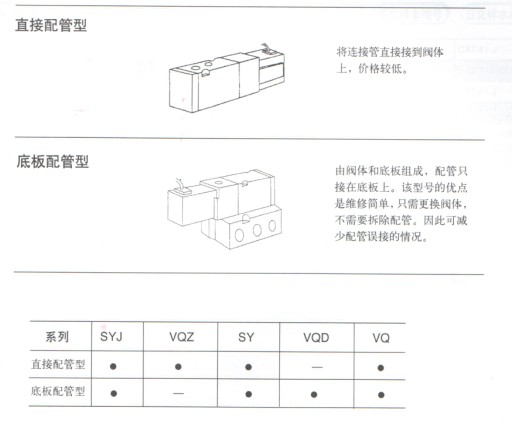

程序4 配管形式的选择
有两种配管形式；直接配管型和底板配管型
程序5 选定配管口径
每个电磁阀都有它指定的配管口径，有些会有一个以上口径尺寸可供选择。
程序6 可选项的选择
|
项目
|
可选项
|
|
指示灯及过电压保护装置
|
带指示灯及电压保护装置
|
|
先导阀的手动操作方法
|
■ 无锁定按钮式（标准）
■ 螺丝刀锁定式
■ 手动操作锁定式
|
■选定电磁阀的适当程序
