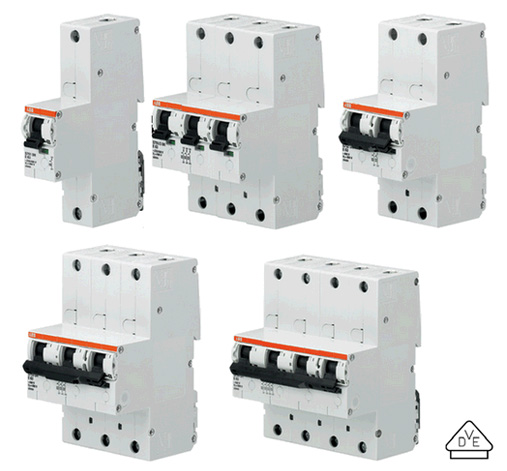

ABB断路器S750DR可确保哪些保护功能？

操作过载或短路时保护线缆；终端回路短路脱扣时限制允通电流和允通能量（限流选择性）；分断和隔离系统（普通人也可操作）；对下级断路器实现完全选择性保护；综上所述，SMCB可高度确保供电连续性。具有全选择性保护的微型断路器 与 所谓三段保护小型断路器的区别是？其脱扣原理是？编辑/丙通MRO供应商

所谓三段保护功能一般指的是：过载保护；短路短延时保护；短路瞬时保护。目前市面上的三段保护小型微型断路器通过大电流延时，需要承受延时时间内的短路电流的能量，一旦机构拒动或分断不成功就会导致整个线路被烧毁。延时功能采用电子芯片实现，长期使用可靠性受影响（比如电磁干扰、过电压毁坏等）。

ABB选择型微型断路器（SMCB）依据的是“与电压无关”（SHU）的工作原理，即触头的闭合与分断并不依赖于控制回路，过载脱扣采用的是双金属片。当下级保护装置因短路脱扣后，与普通断路器相同，SMCB的主触头会通过简易的弹簧式系统自动重新闭合。如果ABB断路器S750DR和下级断路器之间发生短路，另一个双金属脱扣装置会启动短延时脱扣。即选择性脱扣器和过载脱扣器均会令机构脱扣，从而双重确保触点保持在断开状态，有效确保电气隔离。

此外，ABB断路器S750DR系列SMCB还兼顾了很高的选择性保护：“限流选择性”。与标准断路器相同，ABB断路器S750DR也是采用“锤形脱扣装置”快速将短路电流限制到极限值内，并在灭弧室内将电弧熄灭。

何为“限流选择性”？

短路时，ABB断路器S750DR会支持级联的下级微断，限制允通能量，从而将短路电流对整个系统及馈电网络的负面影响降至最低。对于下级微断，短路选择性可达10 kA或甚至更高，而这一功能与ABB断路器S750DR的额定电流无关。

ABB断路器S750DR与其它ABB微型断路器的上下级配合有什么优势？

如果ABB的微型断路器与ABB断路器S750DR配合使用，可以分断比其额定分断能力更高的短路电流。例如，下级采用6kA分断能力的S200微型断路器，在符合上下级配合的额定电流范围内，该S200微型断路器的实际分断能力可达到10kA。相比传统的基于熔断器技术的保护方案，ABB断路器S750DR的限流选择性具有更大的优势。ABB断路器S750DR如何与终端回路保护装置配合实现选择性保护，请参见ABB断路器S750DR样本资料。

ABB断路器S750DR对操作人员是否有限制？

ABB断路器S750DR适用于家用或类似用途，因此普通人亦可操作。

ABB断路器S750DR在终端配电保护中的应用场合？

作为可提供选择性保护的主开关，可安装于主配电柜或开关柜内；作为后备保护装置，应用于与"安全服务"相关的配电系统 (IEC 60346-5-56) 和医疗场合 (IEC 60364-7-710) 等；作为上下级配电系统之间的隔离装置，安装于电表箱内（普通人也可操作）。

ABB断路器S750DR的目标应用（行业）？

随着居民社区（尤其别墅区等）用电需求的持续增加，与终端配电箱距离较近的楼层厢内，需要具备完全选择性和高分断能力的保护元件。例如：1250 kVA变压器后端（通过电缆直至末段），标准微型断路器上端，一般需要分断能力为10-20 kA的断路器，以实现选择性和后备保护。ABB断路器S750DR的尺寸和保护特性在此类应用中具有极大优势。

数据中心行业（如列头柜等）对供电连续性有极严格的要求，通常技术规范中都指定选用具有可热插拔特性的断路器产品，如ABB的Smissline TP终端母排配电系统。现在，在此基础之上，ABB断路器S750DR可以在上级与S400（可热插拔可调相的微型断路器）实现全选择性配合，确保供电连续性。

轨道交通，传统机械等行业中，作为进线总开关，既保证供电连续性，又可大幅减少维护成本。船舶和港机行业中的照明及小电机用电对供电连续性要求也非常高，需要完全选择性保护。当全部发电机一同启动时，短路电流非常大，到达末端时仍可超过10kA。ABB断路器S750DR完全符合上述要求。风电行业，除了发电系统对供电连续性的高要求，ABB断路器S750DR还能实现后备保护功能，并减少对小风机的维护成本。
