施克SEK90-HN050AKO2 伺服反馈编码器

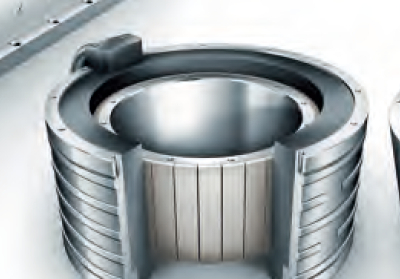

• HIPERFACE® 接口、大型通孔轴电机与转矩电机系列伺服反馈编码器
• 每圈 64、128、256 个正/余弦周期
• 每圈 2,048、4,096、8,192 个绝对位置，可测量 4,096 圈（多圈）
• 工作温度范围：-30℃ 至 +115℃
• 抗冲击：100g/6 ms
• 抗振动：30g/10 至 2,000 Hz
• 位置值可编程设定及电子标签功能
• HIPERFACE® 接口
• 施克即装即用 – 无需特殊安装工具
• 采用整体扫描方式，具有高抗冲击和振动抗性
• 无轴承
客户获益
• 直接安装于驱动轴，无需再使用传动部件如齿形带或联轴器
• 设计简单、紧凑且无磨损，降低了维护成本
• 采用电容式测量原理，测量精度不再受磁场影响
• 无需任何特殊安装工具，只需简单的套上、转动并启动即可使用，缩短了安装时间
简介
• 用于直线电机的绝对值型、非接触、无磨损的长度测量系统
• 测量长度可达 4 m (TTK70) 和 1 m(TTK50)
• 适用于运行速度达 10 m/s 的应用
• 即使在磁带出现冷凝和污染的情况下也能可靠定位
• 位置值可编程设定及电子标签功能
• 绝对位置定位，无需参考运行
• HIPERFACE® 接口
• 符合 RoHs 标准
客户获益
• 绝对值测量系统，无需参考运行
• 采用非接触测量原理，无需维护
• HIPERFACE® 接口，简化了系统集成
• 特别为线性直接驱动系统开发
• 同样可用于恶劣环境条件
类型机械接口型号订货号
TTK50（最长 0.94 m） 阅读器，0.5 m 电缆TTK50-HXJ0K02 1057791
TTK50（最长 0.94 m） 阅读器，0.5 m 电缆TTK50-HXI0K02 1057792
TTK50（最长 0.94 m） 阅读器，0.5 m 电缆TTK50-HXQ0K02 1057793
用于 TTK50 的磁带胶粘式磁带，1.0 m MVM-1M0-2MC-MKLB 6049001
TTK70（最长 4 m） 阅读器，插头TTK70-HXA0-K02 1037434
用于 TTK70 的磁带胶粘式磁带，2.0 m MVM-02M-2MC-MKLB 6037419
描述芯数电缆长度型号订货号
HIPERFACE® 电缆，8 芯，4 x 2 x 0.15 mm² 8 剥离材料LTG-2708-MW 6028361
TTK70：M12 母插头，8 针，直头，已预接 8 芯、
4 x 2 x 0.25 mm2 屏蔽电缆（适配器侧可拖曳）
8 2.0 m DOL-1208-G02MAC1 6032866
TTK70：M12 母插头，8 针，已预接 8 芯、
4 x 2 x 0.25 mm2 屏蔽电缆（适配器侧可拖曳）
8 2.0 m DOL-1208-W02MAC1 6037724
编程工具PGT-03-S 1034252
