UE43继电器用于紧急停车用和安全开关

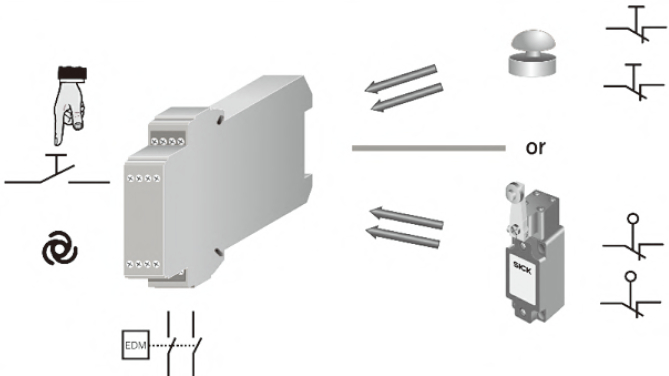

德国施克产品描述在双通道有线系统中进行交叉线路监测电源电压继电器K1继电器K23个发光二极管用于显示：手动复位自动复位通过扩张单元增加输出的数UE104XTUE11-4DX外部装置监测功能(EDM)配有插件式端子（键盘编码的）
详细技术规格
基本系统数据
电源电压供应到A1/A2
电输出线路>25伏交流/60伏直流
电输出线路<25伏交流/60伏直流
依据EN 954分级
德国施克根据EN 60204的停止分级
供应电压V (A1/A2) S
耗电量交流直流直流模式下的余波纹（在V 的范围内） S
交流模式下的名义频率
PELV
PELV或者SELV
24伏交流/直流（20.4伏交流/直流…26.4伏交流/直流）
4.6 VA
2.1瓦
2.4 VSS
50赫兹…60赫兹
控制电压S33/S11和S21在S33/S11和S21之间的短路保护
保险丝
交叉连接的反应时间
探测到交叉连接后的激活时间
A1/A2与S11/S21/S33之间的电流阻断
17.4伏直流…22伏直流
40毫安…100毫安2000毫PTC电阻器3秒3秒无
输入线路(S12, S31, S22, S34, S35)
S12与S31/S22输入电流
输入电流S34/S35复位时间手动(S34)自动(S35)
复位按钮的激活时间
在输入线路中的线阻
同步时间
40毫安…100毫安
5毫安…50毫安40毫秒
200毫秒…500毫秒50毫秒<35欧姆500毫秒
输出线路(13 - 14, 23 - 24, 31 - 32)
响应时间(K1/K2)
停止输出的最少时间
继电器触点触点类型触点材料触点负载能力转换电压转换电流
经过所有触点的总电流
根据EN 60947-5-1的应用分级
使用寿命，机械式（继电器触点）
使用寿命，电子式（依负载而定）
25毫秒
40毫秒
2个常开触点，启用电流路径，与安全相关
1个常闭触点，信号化电流路径，与安全不相关
正向导向
银合金；电亮
10伏交流 … 230伏交流/10伏直流 … 30伏直流
10毫安… 6安
12安
交流-15 U 230伏交流，I 4安(360 c/h) e e
交流-15 U 230伏交流，I 3安(3600 c/h) e e
直流-13 U 24伏直流，I 4安(360 c/h) e e
直流-13 U 24伏直流，I 2.5安(3600 c/h) e e
1 × 107 转换周期
在施加电源电压（电源发光二极管将点亮）之后，常开触点保持开启状态。如果连接的传感器没有被激活（例如，输入线路关闭），那么，自动复位（发光二极管“K1, K2”点亮）状态下的常开触点将立即关闭。如果是在手动状态下，这种情况将在按压复位按钮之后产生。传感器的激活（一个或两个输入线路开启），将使常开触点输出开启。UE43-2MF单元可以代替外部装置监测功能。接触器监测系统通过其常闭触点来监测外部继电器。只有当输入2在输入1之后小于0.5秒钟的时间内关闭，输出线路关闭。如果输入2在输入1之前关闭，同步监测将不起作用，且输出线路将关闭。该监测只会发生在自动复位系统中。
