德国施克KTM Core和KTM Prime

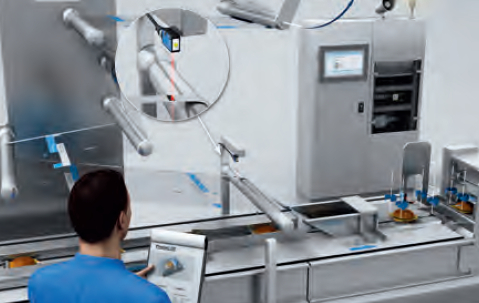

针对包装工业的一般应用改进产品性能：SICK 的 KTM 色标传感器将高灰度分辨率集成至小巧的外壳内，从众多竞争产品中脱颖而出。该产品使用优化的 OES4 ASIC 技术，响应时间仅为35 μs，即使面对有光泽的材料也能确保可靠准确地检测色标。此外，多样化的自学习方法使调试操作更加灵活。用户可以通过集成的 IO-Link 访问参数设置，加快并简化格式变化过程。即使在低对比度场合下，KTM 色标传感器也能可靠地检测色标，是众多应用的理想之选。
概述
• 外壳小巧
• 灰度分辨率高
• 动态范围扩大，具备可靠的光泽材料对比度检测性能
• 静态和动态自学习功能集合一身
• 开关频率 15kHz（部分型号）
• Core 系列 KTM 色标传感器针对通用场合使用
• Prime 系列 KTM 色标传感器配备 IOLink功能
客户获益
• 外壳小巧，可以用于紧凑空间
• 三色 LED 技术提高设备可靠性，即使在弱对比度下也可检测色标
• 对比度分辨率良好，动态检测范围提升，确保设备具有良好的光泽材料检测性能，扩大工业应用的范围
• 多样化的自学习功能使调试过程具备高度灵活性
• 可通过 IO-Link 下载参数设置，实现扩展诊断和可视化，并且快速简便地改变设定
德国施克机械参数 / 电气参数 电源 Vs 1) DC 12 V ... 24 V
纹波电压 2) ≤ 5 Vpp 功耗 3) < 50 mA
开关输出电压PNP：高电平 = Vs- < 2 V / 低电平约 0 V
NPN：高电平 = 约 Vs / 低电平 < 2 V
最大输出电流 Imax. 100 mA
输入，自学习 (ET) PNP：自学习：U = 10 V ... < UV
运行：U < 2 V PN：自学习：U < 2 V
运行：U = 10 V ... < UV
保留时间 (ET) 28 ms，非易失性存储
防护等级 III 电路保护VS 反极性保护
输出 Q 短路保护 干扰抑制
外壳防护等级IP 67 重量
M8 插头，4 针约 20 g
带 M12，4 针插头的电缆约 70 g
外壳材质ABS（塑料）
1) 极限值：12 V (- 10 %) ... 24 V (+ 20 %)。最大短路保护操作电流 8 A。
2) 不得超过或低于 VS 允许范围值。
3) 空载。
环境参数 环境温度工作温度：-10 °C ... +55 °C
存储温度：-20 °C ... +75 °C
冲击负载符合 IEC 60068 标准
Ul 认证文件编号UL 认证编号 NRKH.E348498
特定参数
光源 1) 光点方向 3) 光点尺寸开关频率 4) 响应时间 5) 型号
白色 LED 灯– 2 mm x 2 mm 10 kHz 50 μs KTM Core
红色、绿色、蓝色 LED 灯 2) 垂直1.5 mm x 6.5 mm 15 kHz 35 μs KTM Prime
1) TA = +25 °C 时平均使用寿命 100,000 小时。
2) 波长：470 nm、525 nm、625 nm。
3) 与外壳长边相关。
4) 亮通 / 暗通比：1:1。
5) 带阻抗负载时的信号传输时间。
