Hyper MF/MF-U三丰176 系列 — 高精度测量显微镜
• 世界级高精度XY 测量精度为(0.9+3L/1000)μm。
• 可选择LAF (激光自动对焦) 功能。
• 良好的操作性能和重复精度。
• 三轴电动控制。
• 标配电动自动聚焦装置。
技术参数: Hyper MF
观察图像: 正像
目镜镜筒: 单目目镜或双目目镜
(可选俯角: 25º), 十字分划板投影
方式, 带有TV 接口, 光路切换比
(目镜/TV 接口: 50/50)
目镜 (选件): 10X, 15X, 20X
物镜: 3X (375-037-1), W.D.: 77.0mm
三丰显微镜性能参数
型号Hyper MFB2515B
Hyper MFUB2515B
Hyper MFUD2515B
Hyper MFUE2515B
Hyper MFUF2515B
货号 (mm) 176-430* 176-431* 176-432* 176-433* 176-434*
观察类型— BF BF 或 BF/BD BF BF 或 BF/BD
数显计数器— — — — —
激光自动对焦功能— — — 提供提供
XY 工作台行程范围250 x 150mm 250 x 150mm 250 x 150mm 250 x 150mm 250 x 150mm
三丰测量装置线性编码器线性编码器线性编码器线性编码器线性编码器
分辨率0.01μm 0.01μm 0.01μm 0.01μm 0.01μm
测量精度 (20ºC 时) (0.9+3L/1000)μm, L 为XY 轴 为无负载测量长度(mm)
驱动系统 (X, Y, Z 轴) 带操纵杆的电动驱动控制
XY 工作台台面尺寸460 x 350mm 460 x 350mm 460 x 350mm 460 x 350mm 460 x 350mm
载物玻璃有效尺寸300 x 200mm 300 x 200mm 300 x 200mm 300 x 200mm 300 x 200mm
旋转功能±3˚ ±3˚ ±3˚ ±3˚ ±3˚
台面最大承重30kg 30kg 30kg 30kg 30kg
最大工件高度150mm 150mm 150mm 150mm 150mm
* 为区分交流
可选: 1X, 5X 10X, 20X, 50X, 100X
透射照明
• 光源: 卤素灯泡 (12V, 100W)(光纤冷光照明)
• 光学系统: 带有可调整光阑的远心照明系统
• 功能: 光强度可调, 100 级亮度调整表面照明
• 光源: 卤素灯泡 (12V, 50W)
• 光学系统: 带有可调整光圈的科勒照明系统
• 功能: 光强度可调, 100 级亮度调整
数据输出: 通过 RS-232C 接口
电源: 100/110/120/220/240V AC, 50/60Hz

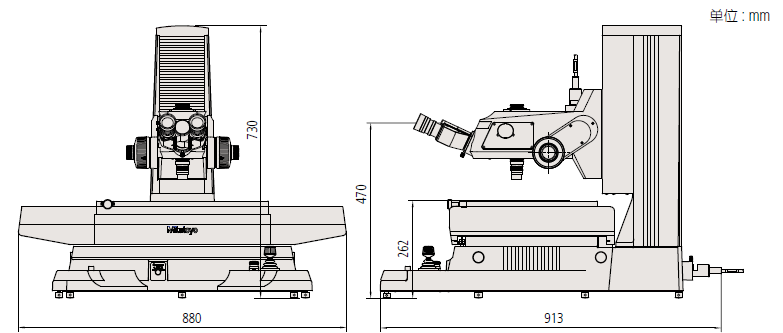

尺寸: 880 x 913 x 730mm (主机)
160 x 476 x 381 (电源装置)
重量: 250kg (主机), 14kg (电源装置)
技术参数: Hyper MF-U
观察图像: 正像
光管: 西登托夫型 (可调瞳距:
51 - 76mm), 1X 光学管径, 双目目镜
(俯角: 25º), 十字分划板投影方法,
带有TV 接口，光路切换比 (目镜/
TV 接口: 50/50)
目镜 : 10X (视场直径: 24mm),
可选: 15X, 20X
转塔 (选件): 电动旋转塔
物镜 (选件): 从1X - 100X 的M / BD
Plan Apo 物镜
(参见J-33 页) 透射照明
• 光源: 卤素灯泡 (12V, 100W)
• 光学系统: 带有可调整光圈的远心照明系统
• 功能: 光强度可调, 100 级亮度调整 表面照明
• 光源: 卤素灯泡 (12V, 50W)
• 光学系统: 带有可调整光路的科勒照明系统
• 功能: 光强度可调, 100 级亮度调整
数据输出: 通过 RS-232C 接口
电源: 100/110/120/220/240V AC, 50/60Hz
尺寸: 880 x 913 x 770mm (主机)
160 x 476 x 381 (电源装置)
重量: 255kg (主机), 14kg (电源装置)
