三相单体式UPS系统

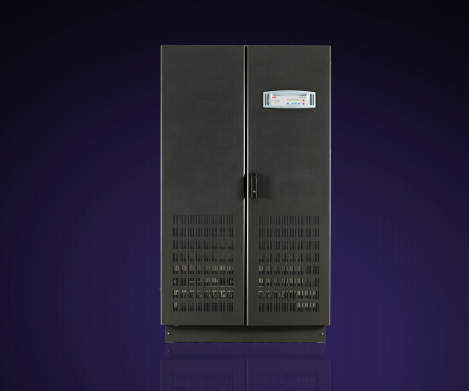

ABB PowerWave 33  60–500 kW

电源性能无与伦比

ABB一直是不间断电源解决方案的全球标杆。新一代ABB PowerWave 33是ABB先进UPS系统研发创新传统的延续，将节能与整体电源性能融为一体。ABB PowerWave 33具有绝佳的电源保护功能，能够助您节省能源和空间，进而显著节省成本。ABB PowerWave 33的非凡设计能够满足当今节能型及环境友好型数据中心的所有建造和运营需求。ABB PowerWave 33采用无变压器双变换UPS拓扑结构，功率为60 - 500 kVA。

ABB PowerWave 33的特征能够满足客户需求，其中，其灵活性足以满足日益严格的电源需求，能够提供n+1并联冗余。这套独立式UPS系统以安装维护简便作为核心设计基础，电气连接采用前侧进线，可全面实现部件维修。

更多亮点

– 采用双变换模式，效率最高可达96%，最大程度地降低了运营成本

– 输出有功功率得以最大化(kVA = kW)

– 输入性能卓越，最大程度地降低了安装成本

– 功率密度高达363 kW/m2，最大程度地降低了空间需求

– 前侧进线，最大程度地提高了系统的可维护性

效率高，总拥有成本最低

依靠系统效率而映射出的电源性能、输入总谐波失真(THDi)及输入输出功率因数是ABB PowerWave 33的基础。在正常的在线双变换模式中，ABB PowerWave 33的效率高达96%。

效率

PowerWave  33采用无变压器设计和节能逆变切换(ESIS)技术，在部分负荷和满负荷下均能实现很高效率（在双变换在线模式时，效率高达96%）。这一效率水平显著降低了UPS系统在其寿命期间内的总拥有成本。除降低运营成本之外，ABB PowerWave 33还延长了部件的使用寿命，进而大大提高了整体电源性能。

输入电流总谐波失真(THDi) 低

ABB PowerWave 33将输入电流总谐波失真(THDi)控制在较低水平（满负荷下为3.5%）。ABB所拥有的独一无二的技术将UPS系统输入端的谐波加以中和，提高了断路器的工作稳定性，延长了设备的总体使用寿命。谐波失真低，发电机组、电缆及断路器便不再需要配置过大的容量，避免输入变压器过热，延长了所有上游部件的总体使用寿命。

输入功率因数近似于1

ABB PowerWave 33的输入功率因数为0.99，接近1，即使在部分负荷下亦如此，使用小型电缆即可满足需求，以此降低输入安装成本。此外，ABB PowerWave 33不再需要配置无功补偿装置，进而将整体UPS效率保持在高位。

全面输出功率

ABB PowerWave 33在负载功率因数为0.9超前~0.9滞后时，输出功率不降容。

解决方案的灵活性

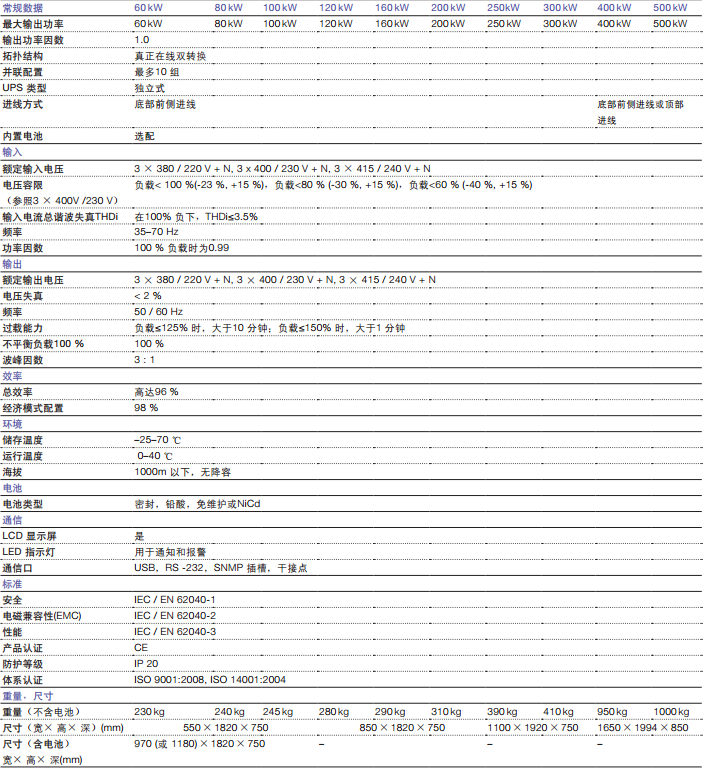

ABB PowerWave 33 – 产品范围

PowerWave  33拥有多种配置。容量较小的系统(60、80和100  kVA)配有集成的柜体，用以容纳电池。前侧进线简化了电池安装和维护。若要在120 - 500 kVA的ABB PowerWave 33系统中安装电池，则需要使用外部电池柜。

400-500 kVA UPS采用顶部进线

顶部进线的柜体可用于400-500 kVA UPS。这种柜体将UPS的总宽度增加了500mm。其可位于UPS的任意一侧，可从上方接入所有交流或直流电源线。

结构先进，可扩展

若需要增大容量或冗余，则可将10台独立的UPS并联，总功率可达5000 kVA。在所有的并联结构中，每台ABB PowerWave 33 UPS均独立工作，但利用ABB DPA（分散式并联结构），实现了与其它UPS的可靠同步。这种可扩展的结构降低了电源保护解决方案的购置和运营成本。这种灵活的扩展性使UPS系统能够随着电源要求的增大而增大，即使在空间最为有限的情况下，依然如此。
