三丰量具ID-U ABSOLUTE 数显指示表575 系列 — 细长经济型设计

特点

• 细长型数显指示表价格较低。

• 大型液晶读数显示，键位操作简单。

• ID-U 显示心轴距离原点的绝对位置。

• 按原点按钮调零，在电池的使用过程中和电池耗尽后，都无需重新设置。

• 采用小型化，以及耐用型电池设计是一种理想的测量装置。

• 采用了ABSOLUTE 编码器，有效避免了心轴超速和电噪声干扰引起的误差。

• 带有SPC 数据输出。

三丰数显指示表技术参数

精度: 参见性能参数(不包括量化偏差)

分辨率: 0.01mm

显示: 液晶显示字符高度8mm

长度基准: ABSOLUTE 静电线性编码器

最大反应速度: 无限制

测力: 参见性能参数

轴套直径: 8mm (ISO/JIS 型)

测针: 带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS型)

电池: SR44 (一个), 938882

电池寿命: 正常使用情况下约为20,000 小时

尘／水防护等级: 达到IP42 防护标准

功能

原点设置、(调零)、计数方向转换、自动电源开／关、

数据输出

警告: 低电压、计算错误

选件

905338: SPC 电缆 (1m)

905409: SPC 电缆 (2m)

540774: 心轴提升电缆 (行程:10mm)

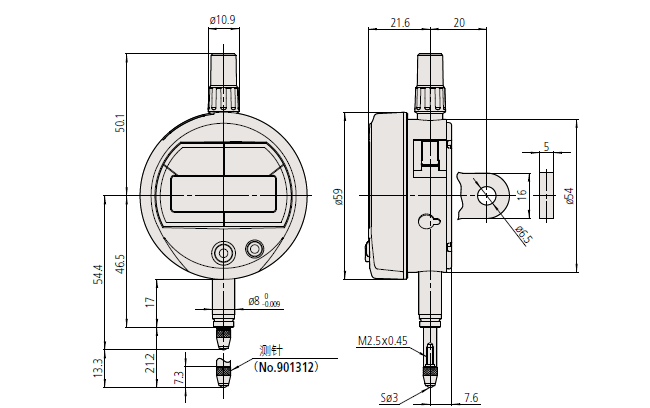

ID-C ABSOLUTE 数显指示表543 系列 — 标准型

• 小型标准 2 系列指示表。

• 大型、易读的液晶显示屏。

• 可通过调零／绝对原点设置按钮在任意心轴位置显示调零设置，还可返回到绝对原点位置并显示距离原点的真实位置。

• 可通过设置上、下限公差进行 GO/±NG 判断，判断结果可按原尺寸显示。

通过用户自定义因素，使用公式Ax('x' 是心轴位移) 可以进行简单计算。

• 测量方向可以旋转。

• 无极限响应速度有效避免了超速错误。

• 指示表盘可旋转330˚，易于从所需角度进行读数。

• 带有SPC 数据输出

三丰技术参数

精度: 参见性能参数(不包括量化偏差)

分辨率: 0.01mm

0.01mm / 0.001mm

显示: 液晶显示

长度基准: ABSOLUTE 静电线性编码器

最大反应速度: 无限制

测力: 参见性能参数

轴套直径: 8mm (ISO/JIS 型)

测针: 带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS型)

电池: SR44 (一个), 938882

电池寿命: 正常使用情况下约为7,000 小时

尘／水防护等级: 达到 IP42 防护标准

原点设置、调零、GO/±NG 判断、计数方向转换、自动

电源开／关、内置计算、函数锁定、数据保持、数据

警告: 低电压、计算错误、溢出错误、公差极限设置错误

905338: SPC 电缆 (1m)

905409: SPC 电缆 (2m)

21EZA198: 心轴提升杆 (12.7mm ISO/JIS 型)

21EZA105: 心轴提升钮 (12.7mm ISO/JIS 型)*

21EZA197: 心轴提升钮 (25.4mm)

21EZA200: 心轴提升钮 (50.8mm 型号)

540774: 心轴提升电缆12.7mm 和 25.4mm

02ACA571: 附加心轴弹簧 (用于25.4mm 型号)**

02ACA773: 附加心轴弹簧 (用于50.8mm 型号)**

101039: 带中心耳后盖

(25.4mm 和 50.8mm ISO/JIS型)

101306: 带中心耳后盖

(25.4mm 和 50.8mm ANSI/AGD型)

* 不适于低测力型

** 指示表反向定位时使用
