    传感器与执行器是独立接线，多个传感器和执行器构成的，体系需求很多导线。通信总线应用到测控体系中，常规自动操控体系中。不只能节省很多的导线，并且可进步体系的可靠性。如RS-485通 讯，该通讯总线在工业操控中已得到广泛应用，其通讯方法为命令—响应方法。主机守时向各子操控器宣布查询信号，再由各子操控器报告各自状况。这种通讯方法开发难度较小，但通讯实践耗费了主操控器适当一部分。所以此种方，未能发挥出主操控器的运算功能。

2西门子执行器-传感器接口总线AS-Interface

     西门子吸取了两种控制方式的优点，针对现在流行的两类串行总线控制方式的优缺点。推出了AS-Interfac远程I/O总线技术。AS-Interfac执行器-传感器接口总线系统，就是将分散的I/O信号通过从站收集起来，仅用两根信号线传送到AS-I主站。AS-I主站按顺序呼 叫，最长循环时间为5mA S-I从站节点在错误的情况下，具有自动关闭总线的功能，切断它与总线上的联系，使其它从站不受影响，其故障问题可及时在AS-I主站上反映出来。AS-I每帧信息都有CRC校验及其他检错措施，保证了AS-I总线的高可靠性，AS-I总线直接通讯距离最远可达100m通过中继站延伸的最大距离300mA S-I总线最多可安装248个传感器与执行器。

    无须额外编辑通讯顺序，西门子PLC主机与执行器-传感器-接口从站之间的联系通过AS-I主站。对于工程人员来说远程I/O对应于映像区的对应位，符合他编程习惯，十分方便。由于两线通讯的应用，系统连接线采用卡线刺穿式结构，布线量大为减少，且独特的AS-I梯形电缆，杜绝了接线错误的可能性，与以前的PLC控制系统相比可节省大量的电缆，装置工作量亦大为减少。

3电梯控制系统

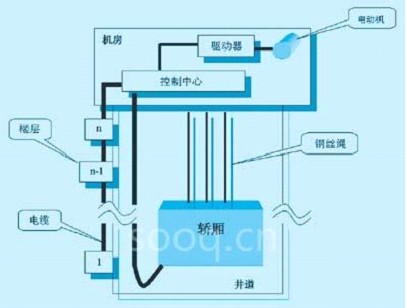

    经历了一个相当大的技术飞跃，电梯控制系统从继电器控制发展到PLC加调速器控制方式。现有的产品也成型，且性能相当稳定，现有的电梯控制系统基本结构如图1所示。控制中心在楼顶机房，井道和轿厢中的所有信号都以点对点的形式通过大量的电缆传送到控制中心。

图1激进电梯控制系统

    装置复杂，激进电梯控制系统由于接线过多。不易更改和扩展，导致难以维 护和效率低的缺点。电梯用户对电梯的要求已不只仅停留在对系统的平安性、可靠性等基本功能的追求上，对电梯的舒适感、效率、自我故障诊断、远程监控等智能化以及电梯调试，维护的简便性提出了更高的要求。所以急需一种高效率，高可靠性的现场总线技术来满足用户的要求，AS-Interfac总线技术就是其最佳选择。AS-I总线的物理实现为两线通讯，接线采用卡线刺穿式结构，AS-I从站可以十分方便的接入到总线上，且独特的AS-I梯形电缆，杜绝了接线 错误的可能性。下面对西门子S7-200CN PLCA S-Interfac总线系统实现电梯控制做一些探讨。

4A S-Interfac总线在电梯控制系统中应用

4.1硬件实现

    具有AS-Interfac总线功能的西门子S7-200CN

    功能强大，PLC性能较好。支持三角函数、开方、对数运算等功能;可在线编辑和监视;通过调制解调器支持远程监控;可以故障诊断，执行单次扫描，强制输出;可以编辑变量状态表，使用多个可同时打开的窗口可同时显示信号状态和状态表。所以基于S7-200CN

    PLC电梯控制系统是一个网络化、智能化、性价比极高的控制系统。

    经过仔细调查和论证发现:电梯控制系统的传感器和执行器基本上集中在井道和轿厢，系统的硬件实现上。机房仅只有一个执行器即调速器，而无传感器。所以将机房作为控制中心不尽合理，为了使系统的硬件布置达到最优，项目对传统的电梯控制系统做了如下调整:电梯的控制系统和拖动系统从物理上分开，改变了激进电梯系统控制、拖动不分家的状态。这样做的好处是真正实现了强弱电分开，大大提高了系统的抗干扰性，进一步保证了电梯系统的平安和可靠;由于电梯的大部分信号在轿厢和井道，如果将控制中心置于机房，即使应用AS-Interfac总 线技术，那么它所需要的AS-I从站是十分可观的以10层10站的电梯为例，轿厢和井道的信号大约有100个，一个AS-I从站的I/O数最多为8也就是说需13个从站才干满足要求)这种即使有了先进性而无经济性的系统难以被工程所接受。项目的做法就是将控制中心转移到轿厢顶，这种转移在不降低其先进性的同时大大降低了控制系统的利息(同样以10层10站的电梯为例，井道和机房的信号大约有48个，所需要的从站仅为6个)

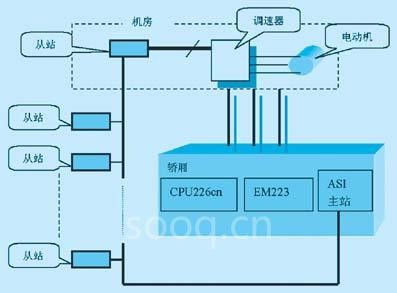

    控制中心位于轿顶，图2为根据以上思想采用AS-I总线技术的电梯控制系统。由CPU226CNPLCEM223PLC扩展)AS-I主站三部 分组成，轿厢上的信号均直接接到PLCI/O上，井道和机房的信号通过AS-I从站传输到AS-I主站上，现场装置十分简单。

图2A S-I电梯控制系统
