日本三丰量具阶差规516 系列定制型量块和量具
特点
• 三丰公司可根据用户定义的尺寸和设计
提供量块和基准量块。
三丰量块特点
• 阶差减小的高度从NO.1 到NO.5。
• 相邻阶差校准的分辨率为0.01μm，使用干
涉仪的精度测量的线性偏差为±0.20μm。
• 可选用钢制型或陶瓷型。
• 阶差规用于校准相邻高度的精度。
性能参数
公制型
货号 备注
516-198 钢制型 (阶差: 10μm/5μm/2μm/1μm)
516-199 钢制型 (阶差: 300μm/100μm/50μm/20μm)
516-498 陶瓷型 (阶差: 10μm/5μm/2μm/1μm)
516-499 陶瓷型 (阶差: 300μm/100μm/50μm/20μm)
可提供尺寸
公称尺寸: 0.1mm - 1000mm (钢制)
0.5mm - 500mm (陶瓷)
公称间距: 0.0005mm (小于100mm 量块)
0.001mm (大于100mm 量块)
可选用由特殊材料制成的低热膨胀玻璃型或陶瓷型。

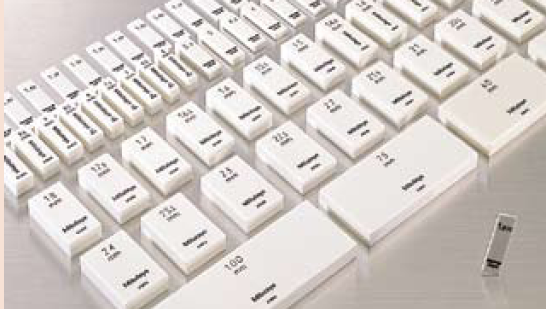

三丰定制型量块和量具
A: 陶瓷矩形量块(21.94mm)
B: 陶瓷方形量块 (2.1005mm)
C: 钢制方形量块(10.72mm)
D: 钢制方形量块 (2.2065mm)
E: 陶瓷矩形量块(20.64mm)
F: 钢制矩形量块(31.5mm)
G: 陶瓷矩形量块(6.34mm)
H: 钢制矩形量块(3.603mm)
I: 钢制矩形量块(1.1505mm)
J: 钢制矩形量块(0.555mm)
K: 钢制矩形量块(6.156mm)
L: 钢制矩形量块(9.694mm)
M: 钢制矩形量块(10.02mm)
O: 钢制长矩形量块(15 x 10 x 200mm)
P: 陶瓷方形量块(24.1 x 24.1 x 12.3mm)
Q: 钢制薄矩形量块(30 x 6 x 1.9mm)
R: 钢制方形量块(9 x 9 x 6mm)
S: 钢制薄矩形量块(30 x 6 x 2.1mm)
T: 钢制圆柱量块(ø13.08 x 12mm)U: 用于深度千分尺的圆柱基准量块(ø60 x 150mm)
V: 陶瓷基准板(50 x 50 x 50mm，平面度 0.3μm)
W: 陶瓷阶差量块(30 x 18 x 5mm，阶差: 0.15mm)
