一、开关控制回路原理介绍

1.1跳、合闸回路简图

分、合闸回路简图（如下图），为保护装置内部分、合闸接点闭合、经出口压板让分、合闸线圈得电，实现开关的分、合闸，分、合闸完成后，对应的开关辅助接点断开分、合闸回路，防止出现分、合闸线圈长期得电烧毁的情况。

以断路器处于合闸状态为例，DL-常开接点闭合，DL-常闭接点断开，此时，如果保护装置发跳闸命令，其内部继电器CJ01闭合，跳闸回路导通，断路器被跳开。而后，DL常开接点断开，DL-常闭接点闭合，为下一次合闸做准备。

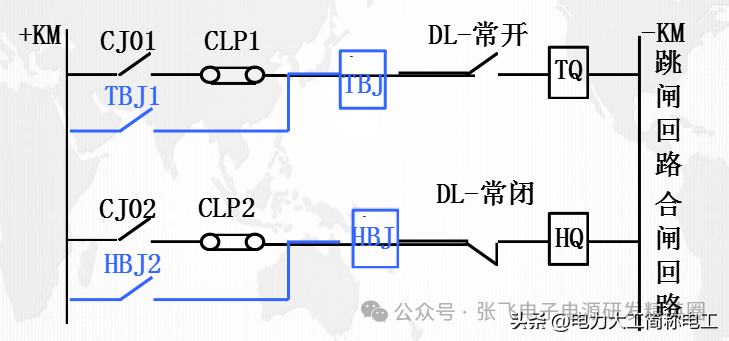

1.2跳、合闸保持回路（以蓝色线表示）

由于保护装置内部跳、合闸出口接点均是瞬间导通脉冲接点，不能长时间流过大电流，而开关分、合闸需一个短暂的过程，为了不出现开关还没完全分合到位，分合闸线圈就断电，所以需要增加增加一个跳/合闸保持回路（以蓝色线）。

蓝色的部分为保持回路，如果保护动作发跳闸命令，跳闸回路导通，TBJ励磁，TBJ1吸合，此时即便CJ01断开，回路仍可经 “TBJ1-TBJ继电器-DL-常开接点-TQ线圈”导通直至断路器成功跳闸

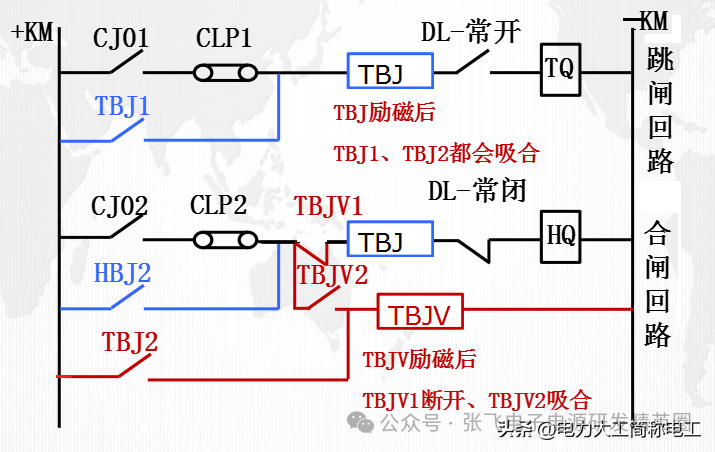

1.3、防跳回路（以红色线条表示）

合闸的时候合闸到故障线路上，此时保护会发跳闸命令跳开断路器，但恰巧这个时候CJ02没有及时分开，或者发生黏连，那断路器会在开关后立马再次合闸，如此反复，这就是通常所说的“跳跃现象”，为避免“跳跃现象”的发生，即开关控制回路中增加防跳回路。

常见情况： 手合开关没有及时松开把手，引起防跳回路动作，具体防跳回路动作过程如下。

首先保护发跳闸命令，跳闸回路导通，TBJ励磁，TBJ2吸合，然后TBJV励磁，TBJV1断开,TBJV2吸合，最后当保护跳闸完成后TBJ失磁，TBJ2断开，同时，DL-常开接点再次吸合，但此时CJ02一直黏连，导致TBJV继续励磁，维持TBJV1断开状态，断路器无法再次合闸。

1.4监视回路（以绿色线条表示）

为了可以能时刻监视分、合闸回路是否出现异常，所以在控制回路中增加监视回路，用于监视分、合闸回路是否完好，同时可以显示开关的分、合闸位置，如下图绿线所示：

断路器在跳位，DL-常闭接点在闭合，这样借助合闸回路让跳位监视回路导通，开关在跳位，跳位灯亮，监视合闸回路正常。

断路器在合位，DL-常开接点闭合，这样借助跳闸回路让合位监视回路导通，开关在合位，合位灯亮，监视分闸回路正常。

如果控制回路出现问题，这时会导致跳、合闸回路均不通，即TWJ、HWJ继电器回路均不动作，这时必须要有一个信号发出，以便及时发现和处理故障。这个提示控制回路有问题的信号便是“控制回路断线”，简称“控回断线”，实际运用中将TWJ和HWJ继电器的常闭接点串联开入发出“控回断线”信号。

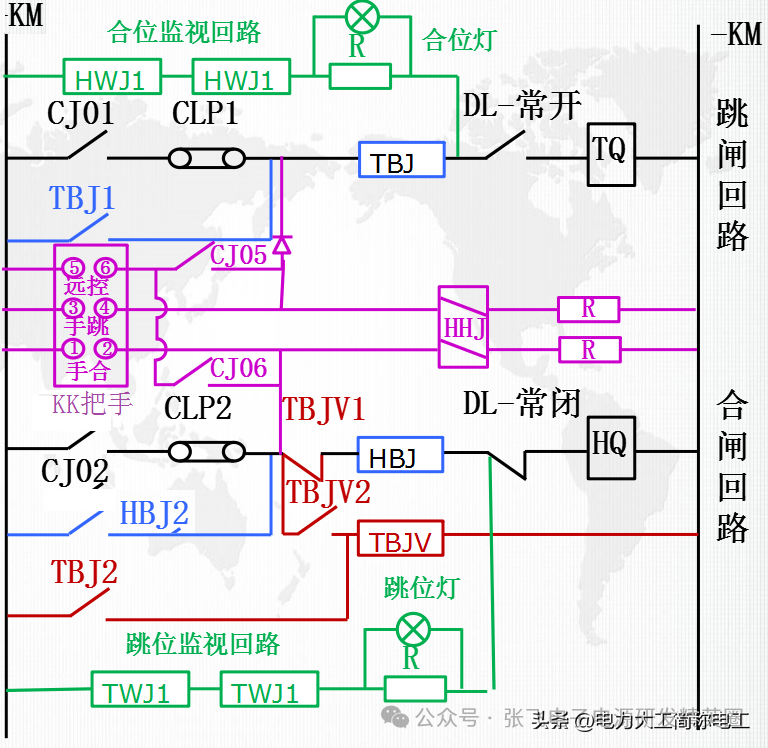

1.5手合手跳回路（以紫色线条表示）

实际运用中，开关除了进行保护装置引起的跳闸、重合闸外，还有大量的工作人员进行的停送电操作及试验过程中的分、合闸，这就需要增加一个手合、手分的回路实现，具体回路如下图紫色线所示。

KK是一个操作把手，如果掰到手合位置①、②接点导通，一方面通过合闸回路触发断路器，一方面使HHJ励磁，HHJ1继电器接点吸合，点亮合后灯。

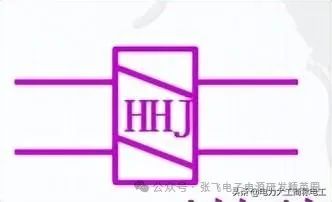

HHJ合后继电器，配合两个线圈，下面的线圈励磁后，HHJ1吸合，即时此时HHJ失磁，HHJ1接点依然保持吸合状态，上面的线圈励磁的时候，HHJ1才断开。

HHJ的最大作用就是区分手跳还是保护跳，当把KK把手打到手跳位置③、④接点导通，HHJ上面线圈励磁，HHJ1断开，此时合后灯熄灭。

如果保护跳闸，CJ01吸合完成跳闸，由于反向二级管 的限制，并不能让HHJ上面的线圈励磁，此时合后灯依然亮。

二、实际运用中的控制回路

2.1控制回路典型设计回路号

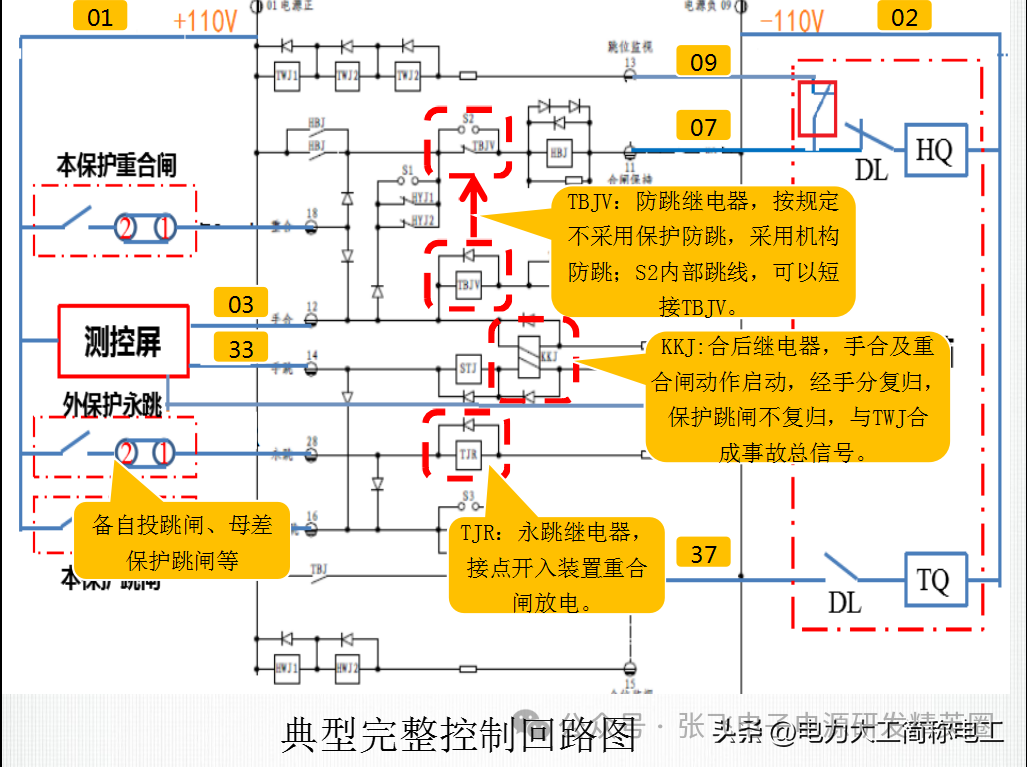

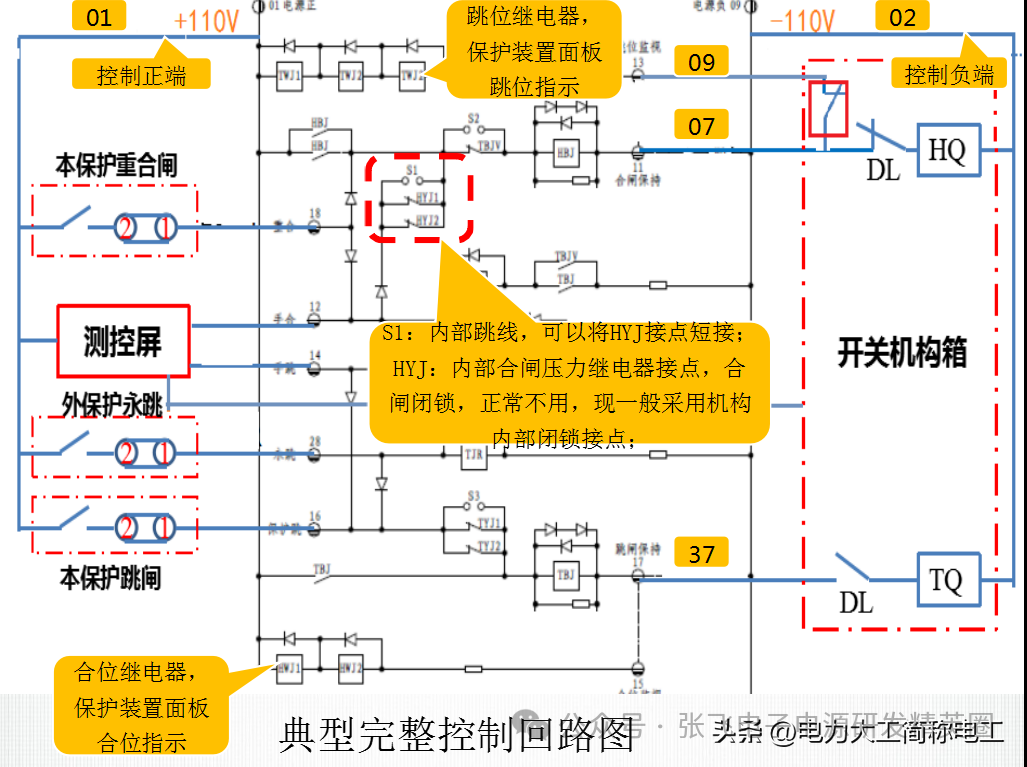

2.2典型运用中完整控制回路图讲解

实际运用中控制回路图

控制回路讲解1

控制回路讲解2

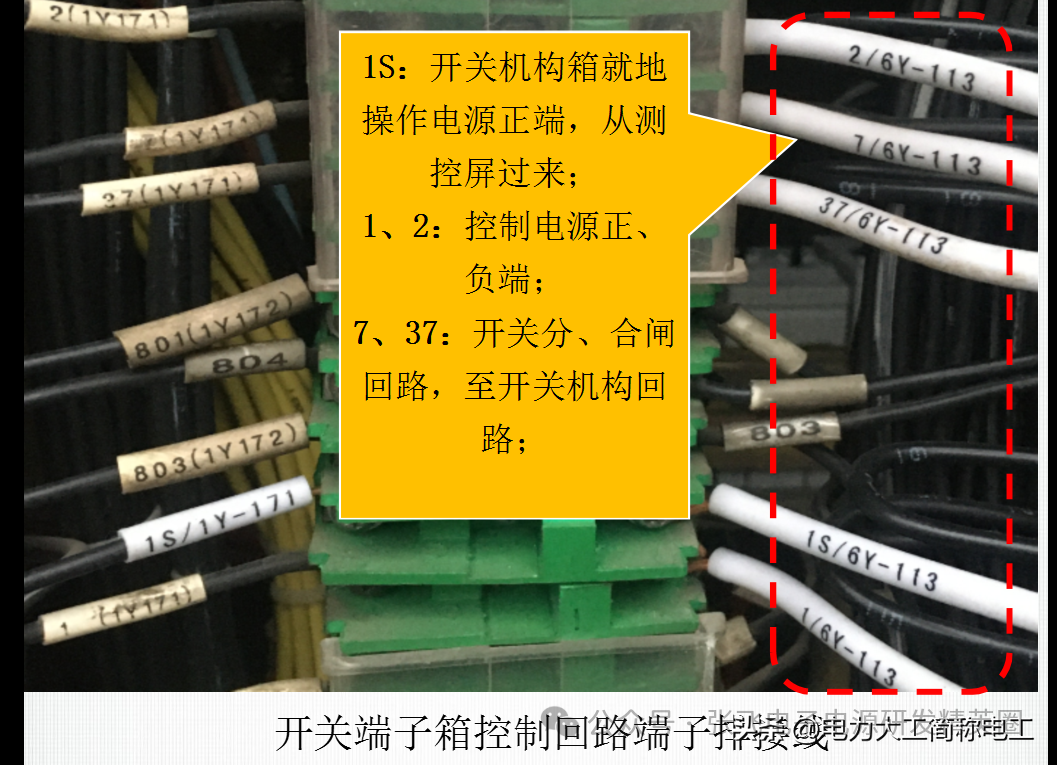

保护屏后控制回路接线图

控制回路讲解3

控制回路中测控手合手分回路

测控屏内控制回路接线图

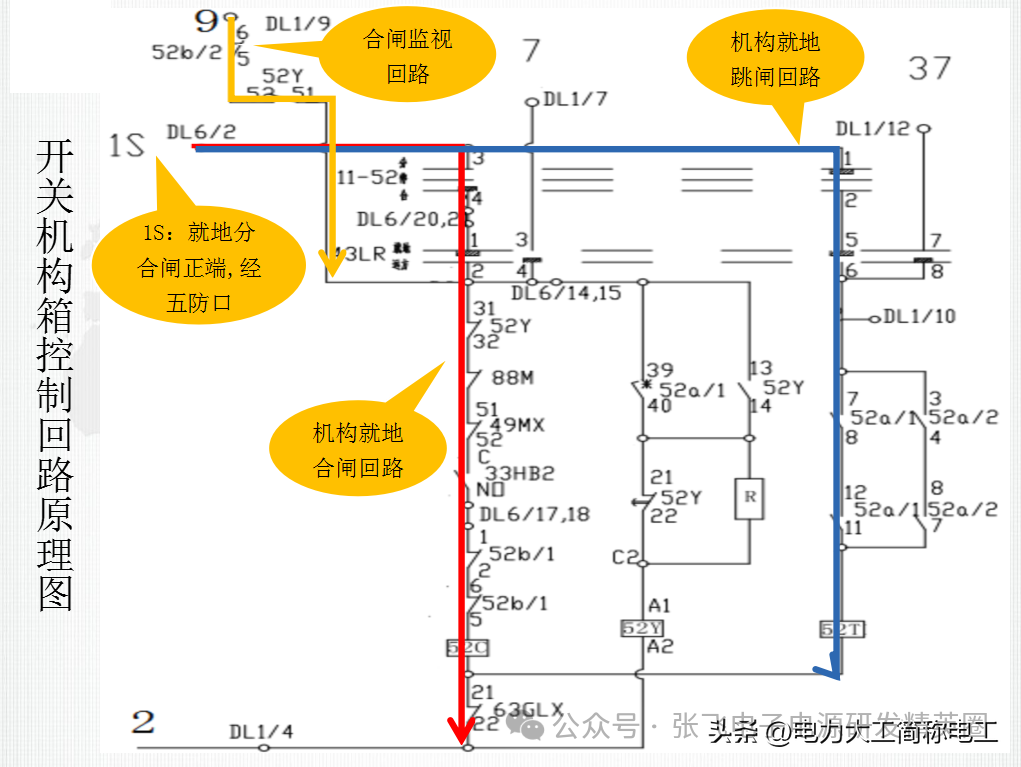

控制回路中开关机构内回路讲解

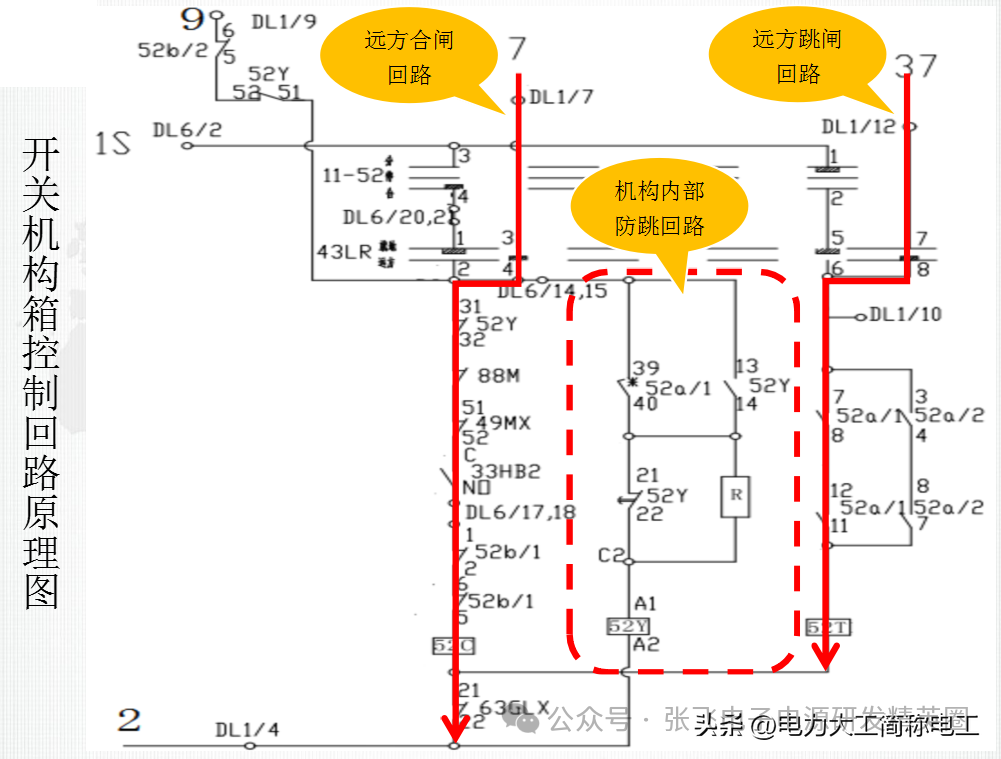

开关机构内控制回路讲解1

开关机构内控制回路讲解2

三、开关控制回路断线分析判断

原因分析：

“控制回路断线”信号由控制回路里HWJ与TWJ常闭接点合成，当HWJ、TWJ继电器同时不动作时，报该信号。

HWJ、TWJ继电器同时不动作原因：

1、开关控制电源失电，如空开断开、电源源头接线松动；

2、开关在合位时，跳闸回路异常，导致HWJ继电器不动作；

3、开关在分位时，合闸回路异常，导致TWJ继电器不动作。

检查处理方法：

1、首先检查控制电源空开是否异常断开、空开接线是否正常，有无松动情况；

2、用万用表测量控制电源空开上、下端对地电位是否正常；

3、在保护屏端子排上测量控制电源正（1）/负（2）端对地电位是否正常；

4、在保护屏端子排上测量跳（7）、合闸（37）回路端子对地电位是否正常。

正常情况：断路器合位时，跳闸回路（37）对地-110V，合闸回路（7）对地+110V。

断路器分位时，跳闸回路（37）对地+110V，合闸回路（7）对地-110V。

5、如果在保护屏端子排上测量电位均正常，则装置操作板件件损坏，更换操作插件；

6、如果在保护屏端子排上测量电位不正常，则进一步到开关机构箱测量跳（7）、合闸（37）回路端子对地电位是否正常。

注： 若机构箱测量正常，判断为机构箱与保护屏之间回路问题，检查开关端子箱内接线是否有松动情况。

7、如果开关机构箱内测量对地电位不正常，则根据回路图进一步检查机构箱内控制回路，顺着回路测量每个接点两端电位，如果控制电源已断开，则用导通档检查每个接点导通情况。

注： 开关在合位：检查远方/就地把手接点、SF6低气压闭锁接点、分闸线圈电阻，对应开关辅助接点。

注： 开关在分位：检查远方/就地把手接点、SF6低气压闭锁接点、合闸线圈电阻，对应开关辅助接点、及全部相关闭锁接点。
