早期显示屏多以大间距设计之户外广告及演唱会应用居多，但随着LED往小型化发展，已可采用Mini及Micro LED使用于室内显示屏，来达到小间距高分辨率的应用要求，以符合室内近距离观赏。因此，有越来越多的大尺寸(>100吋)室内LED显示屏应用，包含电影院、会展中心及电影拍摄虚拟场景等，都非常适合采用小间距室内LED显示屏来使用。
但显示屏使用于室内应用必须克服以下几点要求，如无噪音、低辐射热、安全用电及小型化等问题。一般显示屏使用于户外，搭配风扇做为系统或内部电源散热，当风扇转动时会伴随风扇高转速的声音，但在户外使用并不会对观看者有任何影响，若在室内使用时就会干扰到影音播放的收听质量及有辐射热问题，除了风扇所带出来的热气，显示屏透过不同LED波长将颜色的变化展现出来。因此，在近距离观看时会感受到LED波长辐射热的作用，所以如何降低LED热度及内部控制板的损耗就是我们必须要克服的。
此外，室内显示屏容易被用户(小孩)接触到，如何降低触电风险也是一个非常重要的安全要求，因此，我们建议采用符合安全电压(SELV)的前端直流集中供电方式，搭配后端低压输出供电给驱动控制IC如4.2V/3.8V等，来提高用电安全及降低不必要的转换损失与LED热源。此集中供电方式亦可以将电源与控制板采热电分离设计，将热源分散来降低显示屏辐射热的问题。一般室内也是比较有空间限制，所以搭配使用低压集中供电方式，可降低室内显示屏的机构，符合小型化设计，以减少安装空间与提高机构的美观度。
针对小间距室内LED显示屏的应用，提供低压(24V/48V)直流集中供电总线方案，以协助客户解决上述应用于室内显示屏问题点。明纬可提供前端低压直流供电系统，如UHP/ DPU/ RST/ SHP等系列，可符合SELV安全电压总线，再搭配Class III类 DC-DC NID100-4.2V电源，提供给LED控制模块，以达到无噪音、低辐射热、安全用电及小型化等应用要求。
尤其在前端电源部分，明纬可提供多款单相及三相AC用电的系统电源组合方案，以满足客户不同应用需求。在DC-DC电源模块部分，明纬可提供11A及15A两种输出电流规格给客户搭配不同小间距的LED灯板使用，可满足一般室内显示屏亮度值在600~1200 cd/m2的应用要求，预计每一个箱体只需要2个DC-DC NID100电源做搭配使用即可，相关详细的系统电源方案及应用案例介绍，请参考下方表格及链接。

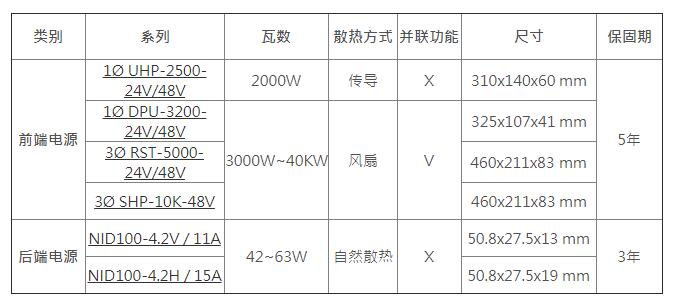

表1. 直流(DC)集中供电方案
4V/48V 直流集中供电方案特色:
1、降低系统(风扇)噪音问题
2、热电分离降低系统辐射热问题
3、降低触电风险(SELV)
4、低高度小型化设计
5、集中供电可冗余并联扩充
实际应用案例介绍:
此低压安全48V集中供电电源方案，结合PBM客户佛山市青松科技股份有限公司，实际搭配室内小间距(P1.5)显示屏，每个箱体搭配2个NID100-4.2/10A DC-DC电源驱动控制板，可提供8K高画质分辨率拨放，于苏州智能园区会展中心使用，做为员工教育训练及经销伙伴大型会议使用。

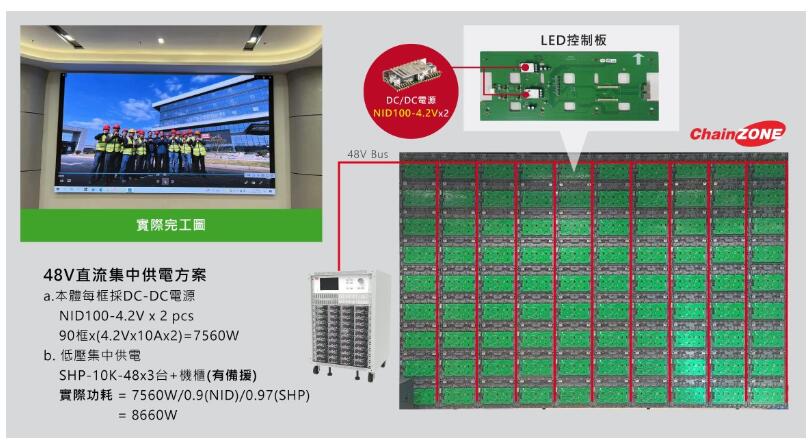

图1. 48V直流集中供电方案—室内LED显示屏实际案例
