MRO-电力调整器常见问题技术指南

2023-06-06

来源:网络浏览次数:296

电力调整器


问题一:请教有关PID控制的相位控制、循环控制 ON/OFF时分割比例控制的不同点。

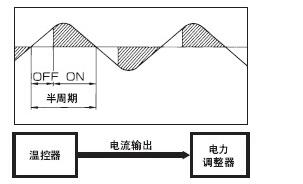

●相位控制 G3PX


(1) 由于各半周期的输出量的变化, 可进行高精度的温度控制。
(2) 由于通过更精密的控制能抵御外部干扰, 减少热冲击, 能够 延长加热器的寿命。
(3) 由于能够自由设定倾斜度, 在与温控器成套使用时能调整输 出量。
(4) 可以通过软启动装置、定电流电路抑制接通电流。
(5) 通过相位控制, 产生干扰。

●循环控制 G32A-EA+SSR


(1) 根据电压输出的输出周期, 在较短周期内可进行精密的控制,与ON/OFF时分割比例控制相比, 实现了更高精度的温度控制。

(2) 可以通过SSR实现不使用温控器的手动控制。

●ON/OFF时分割控制


(1) 与温控器的组合, 是最流行的控制方法。
(2) 剧烈地进行ON/OFF, 将会缩短加热器的寿命。
(3) 控制热容量较大的物体。(不易变暖不易变冷)。


控制性
响应性

空间

成本

干扰

温度调整器输出

相位

模拟电流

循环

模拟电流

ON/OFF
时分割



SSR

脉冲电压

继电器

继电器


问题二:何谓定电流功能(电力调整器(G3PX)) ?

比如纯金属系的加热器, 接通电流非常大时, 能进行自动控制, 具有保护加热器和系统的功能。

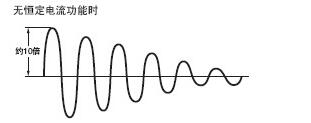

如下图所示, 代表钼、钨的纯金属系加热器流入接通时额定电流 10倍的电流。(不能用长时间软启动装置完全控制)

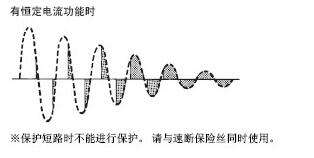

如下图所示, 定电流电路根据自动输入信号的电流值进行相应的 工作。通过ON的相位变小控制接通电流。(该定电流电路中流入不可控制的大电流时, 保护过电流检测功 能启动开关元件。此时, 切断输入信号, 电平显示器闪烁)。



问题三:恒定电流型中, 可以通过负载短路保护G3PX吗?

不可以保护。
流入短路电流时, 恒定电流功能、过电流检测功能在运作前会破 坏元件。
发生短路事故时, 为保护G3PX, 请连接速断保险丝。
推荐保险丝

产品型号

保险丝型号

厂商

G3PX-220
□□□

60PFF20U

(株)京三制作所

G3PX-240
□□□

50SHA40

G3PX-260
□□□

25LKA60B


对象型号:G3PX-2□□EC/G3PX-2□□DC


问题四:为何电路电源和负载电源为同一电源?

为进行相位控制, 必须检测过零。要检出该过零, 必须将其设为 同相位。相位有偏移时, 将会引起误操作(输入信号和输出量不 匹配)。
